变压器局部放电试验回路接线
上一篇文章我们了解了单相变压器局部放电测量的基本回路，下面我们介绍下干式变压器和油浸式变压器局部放电测量回路。
（二）干式变压器局部放电测量基本回路
根据干式变压器相关的国家标准，无论哪种型号的干式变压器都适合进行局部放电测量试验，对于有包封绕组的变压器特别适合进行此实验，而且按照国家标准规定干式变压器出厂前均需要进行局部放电测量。图1为三相变压器绕组直接接地或串联小阻抗间接接地时局部放电测量的基本电路，图2三相变压器绕组不接地或串联极大的阻抗接地时局部放电测量的基本电路。
图1 三相变压器局部放电试验测量电路（绕组直接接地）

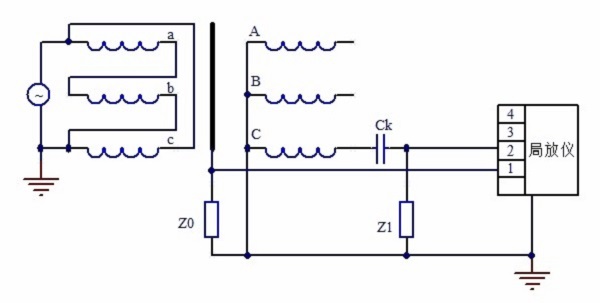

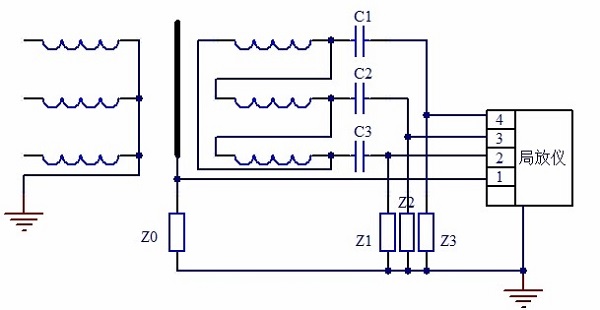

三相变压器局部放电试验测量电路（绕组不直接接地）
测量电路的校正按照GB1094.3的规定，将符合标准的校准脉冲发生器所产生的脉冲信号注入变压器的端子上，铁心接地线上的校准采用特殊校准方法。校准脉冲发生器的脉冲重复频率是可调的，校准脉冲发生器的脉冲电压的上升时间(峰值的10%--90%之间)应小于60ns。校准脉冲的重复频率应调到励磁电压频率的2倍。
局部放电测量应在国家规定的全部绝缘试验完成后进行，根据变压器三相或单相的结构来确定变压器局部放电测量试验选择三相加压进行试验还是选择单相加压进行试验，试验中尽量使试验电压的波形与正弦波相似，且施加电压的电源频率应在100-400Hz之间。
局部测量试验要求在所有的干式变压器上进行，其施加电压方式如图3所示。
在国家标准GB1094.11一2008中关于干式变压器局部放电测量的施加试验电压方式中规定：相间预加电压为1.8倍的被测试变压器绕组的额定电压，并持续加压时间为30s。然后在不切断电源的情况下将相间施加电压降到1.3倍的额定电压，并持续3min，在这段时间内对变压器完成局部放电的测量。

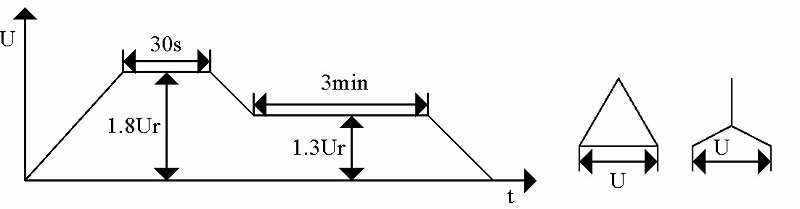

图3 干式变压器局部放电例行试验的施加电压方式
（三）三相油浸式变压器局部放电测量回路
对于三相油浸式变压器，尤其是大型变压器，进行局部放电测量时一般选择单相励磁感应加压方式，分别逐相对A, B, C三相进行测量，试验共需要进行三次。三相油浸式变压器单相试验测量回路如图4所示，线路简单，对主、总绝缘都能同时进行检查。
图4 三相油浸式变压器局部放电单相试验测量回路
