多种变压器局部放电试验回路接线简介（一）

发布时间：2020-03-23 01:27:39人气：

变压器局部放电测量的试验加压方式有直接加压和感应加压两种方式，一般测量中试验电压加压方式选择感应加压方式。一般采用频率为100Hz-250Hz(高不超过400Hz)电源提供的电压作为试验电压，试验电压高于被测试品的额定电压。

对于单相变压器局部放电测量回路，多采用如图1，图2所示的直接加压接线方式，对于小型变压器，其绕组首、末端具有相同的绝缘水平也多采用这种直接加压的测试回路。这种直接加压的测量回路只能检查除变压器线圈以外的主绝缘，而对总绝缘没有检测效果。

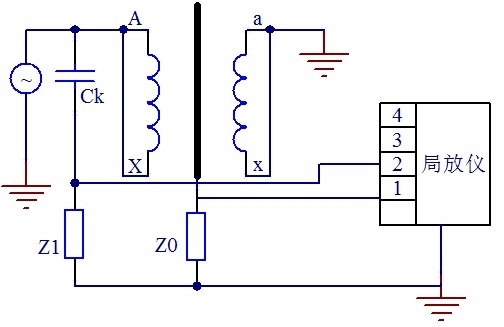

图1 单相变压器局部放电试验测量回路一

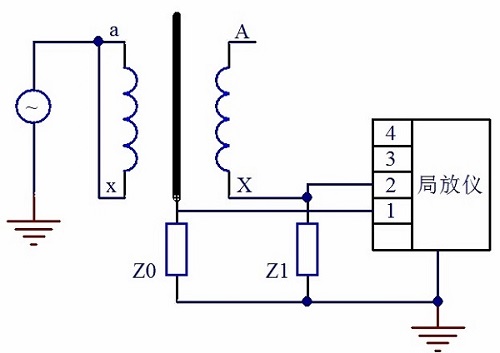

图2 单相变压器局部放电试验测量回路二

图3，图4为单相变压器局部放电感应加压测试回路，感应加压测试回路能够同时检查变压器绝缘结构的主绝缘和总绝缘。

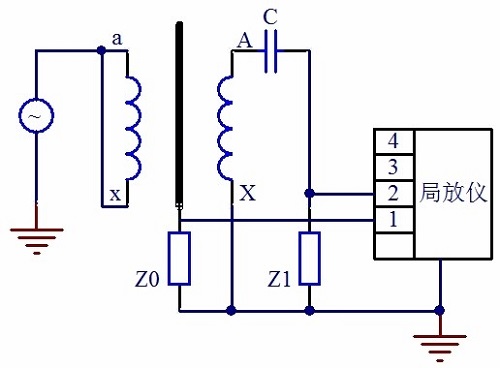

图3 单相变压器局部放电试验测量回路三

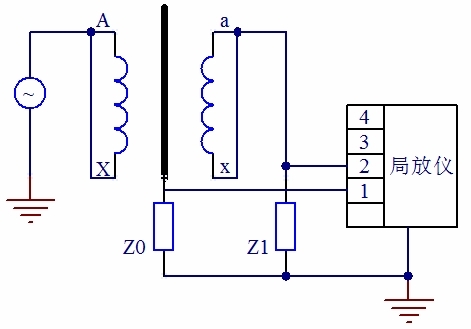

图4 单相变压器局部放电试验测量回路四
