本文以我司GHPD1002开关柜局部放电测试仪为例，为大家介绍下仪器的开关机，设置，数据存储以及各种功能模式等。

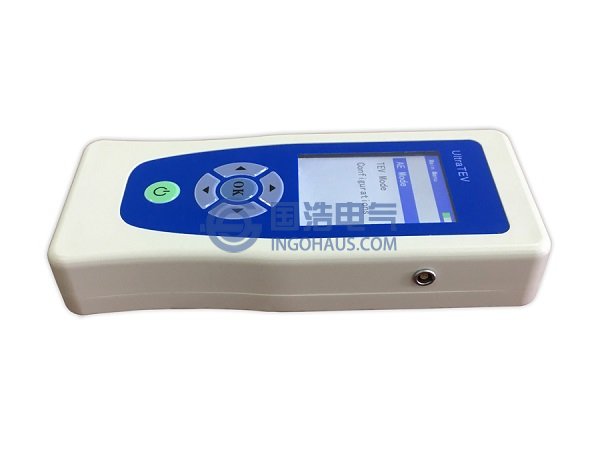

GHPD1002开关柜局部放电测试仪
1. 系统开关机
系统开机：长按电源开关键3秒，直至进入启动界面如图所示，松开按键后系统开机。进入启动界面后，大概1-2秒后进入系统主界面，如图所示。系统启动主界面默认为主菜单界面如图1所示，AE Mode为超声波检测模式功能；
TEV Mode为暂态地电波检测模式功能；
Configurations为系统设置功能；
Clock为系统时钟设置功能（触摸，用户无需操作，出厂已设置）；
Data为数据查询功能；

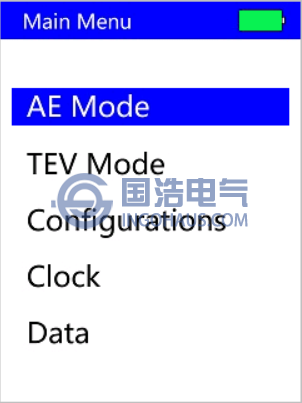

图 1 系统主界面

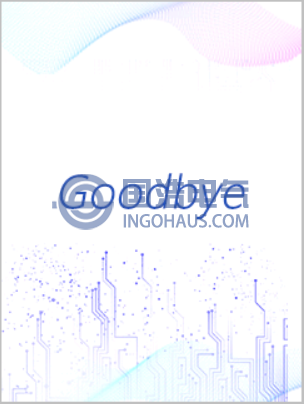

图 2 关机画面
2. 系统设置
使用上下键可进行功能选择切换，按下OK键即可进入相应的界面。进入设置模式后使用按“上下键”可以调整屏幕背光；
按“右键”调整语言，EN表示英文，CH表示中文；
按“左键”可以调整超声传感器输入通道，IN表示内置传感器，OUT表示外接传感器；
长按“OK键”2S即可返回主界面。

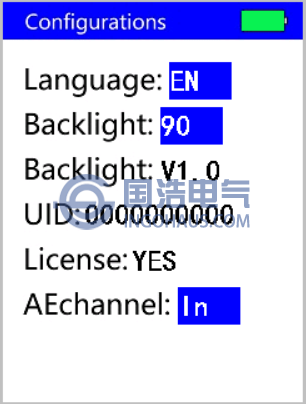

图 3 设置界面
3. 检测模式切换
开机后进入系统主菜单，选择需要的检测模式，按下“OK键”进入对应的测量模式；当前模式为超声检测（AE Mode）时，长按OK键2秒即可返回主菜单，而后可选择进入暂态地电波检测模式（TEV Mode）；
当前为暂态地电波检测模式（TEV Mode）时，需要切换成超声检测模式（AE Mode）同理可得。

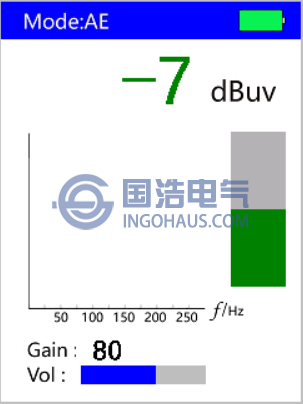

图 4 超声波检测模式
4. 数据保存及查看
数据记录：在AE或者TEV测量模式下，短按“OK键”，当标题栏出现“保存”图标时表示数据已经记录到设备。
图5 数据保存
数据导出：使用USB线将设备连接到电脑，电脑上会发现新的U盘设备，进入该U盘文件夹，即可“导出”或者“删除”数据文件。
