GHPD1002 UltraTEV开关柜局部放电测试仪是一种手提式仪表，可探测和测量开关装置中的局部放电，可探测到TEV和表面放电并在彩色屏幕上以数值形式显示。该仪器为便携式检测仪器，使用简单，用于日常巡检。该仪器设有超声波模式和TEV模式，超声波模式可检测到开关柜内部局放信号产生的超声波信号，以DB值和颜色显示放电信号大小，也可通过耳机直观感觉放电现象。
超声波模式下，检测时既可以通过耳机听取局部放电的声音信号，也可以查看超声波信号的幅值。开关柜内的表面放电会产生超声波，而且放电强度越大，产生的超声波强度越大，因此在实际检测中检测超声波的强度就可以判断局部放电的强度。
开关柜局部放电测试仪
1. 背景噪声检测
将仪器顶部的超声传感器指向开关柜室内的开放空间（尽量远离开关柜及其他可能产生噪声干扰的带电设备，多个方向多次测量并记录下数值，取平均值为背景噪声值。2. 超声波检测使用方法

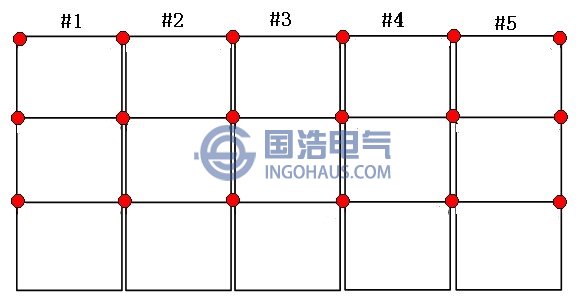

将主机的超声波传感器对准开关柜的表面，检测开关柜超声波时需在开关柜的缝隙处进行。下图1所示为超声波检测位置图，图中红点为需检测的位置点，若这些点的超声波数值超出环境中超声波的数值，就说明柜内有局部放电发生，需要进一步的仔细检测，确定放电位置。
图 1 超声波检测位置图
3.超声波检测值
在主界面选择AE Mode 按下OK后即可进入超声检测界面，如图2。超声波检测值以dB读数形式显示，若检测值<设置阈值，则为绿色，表示处于正常运行状态；若检测值>阈值，则为红色，表示柜内有强烈放电。
Gain代表增益设置，当出现“上下箭头”提示图标时按“上下按键”切换到对应的增益。不同的增益对应了不同的测量量程，其中80Db增益对应测量范围-7至33dB；60dB增益对应-7至53dB; 40dB增益对应-7至70dB。

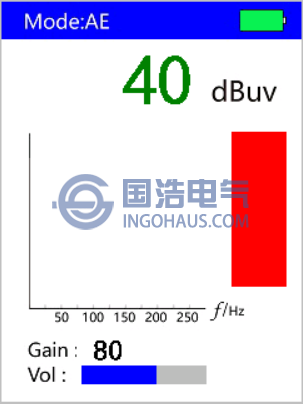

图2 超声测量结果
