GHPD1002 UltraTEV开关柜局部放电测试仪是一种手提式仪表，可探测和测量开关装置中的局部放电，可探测到TEV和表面放电并在彩色屏幕上以数值形式显示。该仪器为便携式检测仪器，使用简单，用于日常巡检。该仪器设有超声波模式和TEV模式，TEV模式可检测到局放产生的地电波信号，以每个周期的放电的DB值、每洲际循环的脉冲数、短期严重程度等显示放电信息。
GHPD1002开关柜局部放电测试仪
进入TEV检测模式后会显示图1界面。

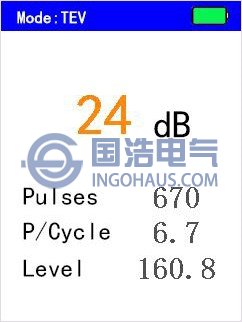

图1 TEV数字模式

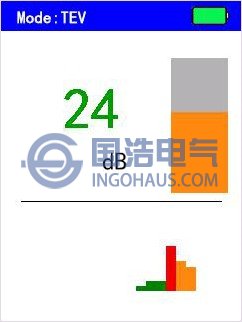

图2 柱状图模式
1. 背景噪声检测
在对开关柜进行TEV检测前，一般需要对开关柜运行环境TEV检测，以便排除现场的干扰。检测环境背景噪声时，一般选择开关柜现场内的金属门窗、围栏等。2. TEV检测使用方法
由于地电波是通过开关柜裂缝向外沿柜体表面传播的，因此与超声波的测量位置不同，所以一般不能在缝隙处测量，而需要将仪器贴在开关柜表面进行测量。测量的位置也分为三个柜室，即上中下柜室。下图8所示为地电波检测位置图，图中蓝点代表地电波的测量点，一般情况下一面小柜只需要测量三个位置。

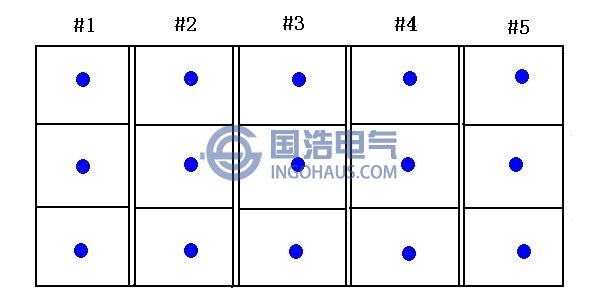

图3 地电波检测位置图
