GHGX550无线高压相序表
一、GHGX550无线高压相序表构成

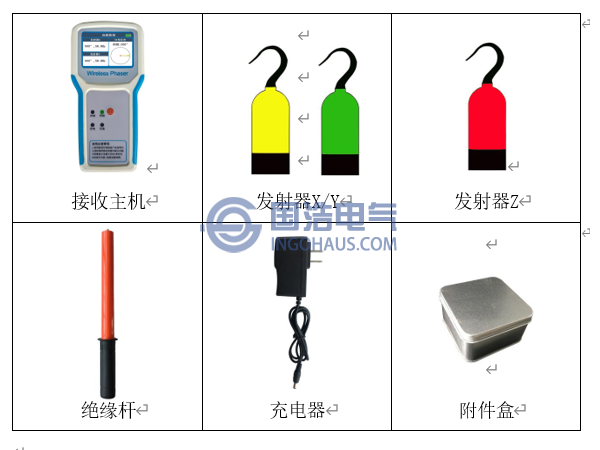

GHGX550无线高压相序表主要由接收主机，发射器X/Y，发射器Z，绝缘杆，充电器及附件盒这几个部分构成，如下图所示。
GHGX550无线高压相序表设备构成
二、GHGX550无线高压相序表的操作简介
1. 主机部分：指示灯：
1）异相红灯亮：两线路异相/逆序。
2）同相绿灯亮：两线路同相/顺序。
3）充电红灯亮：正在充电。
4）充电绿灯亮：电已充满。
按键：
1）长按开机或关机。
2）短按近程核相模式和相序测量模式切换。
其它：
1）仪器的右上角有电量指示；
2）仪器的最下端有充电接口插孔。
2. 发射器部分（X/Y/Z）

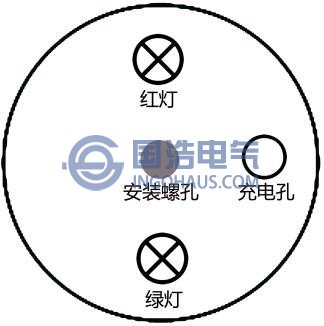

发射器底部
测量时:红灯和绿灯交替闪烁。
充电时:红灯亮正在充电，绿灯亮已充满。
蜂鸣器：
接触到高压带电线路则蜂鸣器鸣叫，表示线路带电。
启动时蜂鸣3声表示电量充足，蜂鸣2声表示电量可用，一直蜂鸣表示电量不足，请及时充电。
安装螺孔：
与伸缩绝缘杆相连。
充电孔：
充电时：连接充电器。
自检时：连接自检测试线接地端。
低压检测时：连接接地线。
三、GHGX550无线高压相序表自检方法

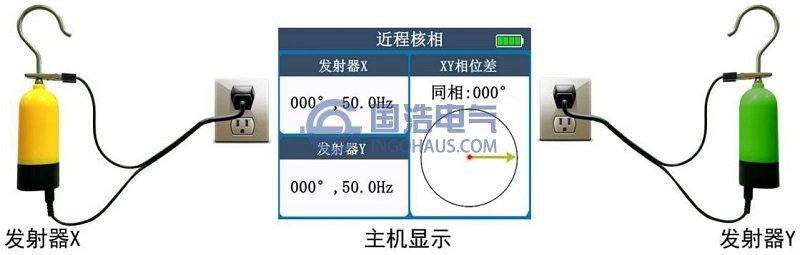

发射器连接自检测试线,发射器启动，蜂鸣器鸣叫，红绿两指示灯交替闪烁。接收主机开机，在测量界面显示对应发射器信息。则发射器与主机工作均正常，如下图：
仪器自检示意图
（1）自检时两发射器与接收主机的距离大于0.5米为宜。当距离小于0.2米时，可能只连接了1个发射器而主机显示2个发射器信息。此现象为正常现象，不影响仪器使用。当2个发射器都接电时，仪器显示不受短距离影响。
（2）自检测试线内部串有2M电阻，测试时人接触鳄鱼夹不会触电。
（3）自检测试相位差为180度左右时，将任一自检线插头反转，则相位差变为0度左右，反之亦然。
