这篇文章主要给大家分享下GHGX550无线高压相序表的近程核相、相序检测使用方法，具体如下：
一、近程核相

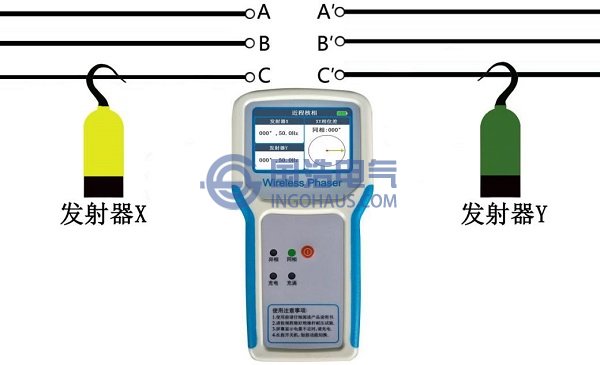

1、高压输电线路核相(高压核相)将X和Y发射器连接绝缘杆，同时挂接在高压线路上，接收主机开机选择近程核相模式，即可显示并播报核相结果。原理图如下：
高压核相
2、高压开关柜带电显示器核相（低压核相）

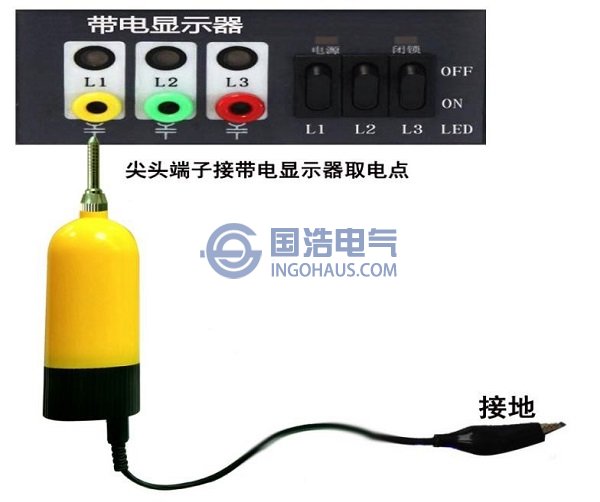

将X和Y发射器弯钩替换为尖头端子，并插入带电显示器，再将接地线DC端插入发射器接地孔（也是充电孔），鳄鱼夹接地，接收主机开机选择近程核相模式，即可进行测量。发射器使用方法如下图：
低压核相
二、相序检测

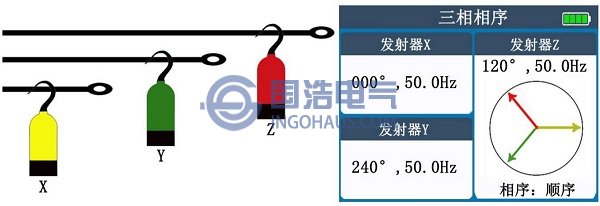

将X、Y、Z发射器分别挂接到三条带电线路上，观看接收主机的测量结果。仪器以X发射器所测线路相位角为基准，始终显示为0°。若发射器Y和Z分别为240°和120°，则X超前Y120°，Y超前Z120°，Z超前X120°，则X、Y、Z对应的三条线路为顺序。若发射器Y和Z分别为120°和240°，则X滞后Y120°，Y滞后Z120°，Z滞后X120°，则X、Y、Z对应的三条线路为逆序，此时将X、Y、Z三个发射器中任意两个位置互换即为正序。操作示意图如下：
相序检测
（1）测量时以X发射器为基准，其角度固定为0度，若接收主机未收到X发射器的信号，则不会得出Y和Z发射器的角度。
（2）若所测既不是正序，也不是逆序，则判定为无序，例如将X、Y接到同一相，Z接其他相。
