障碍物对UHF电磁波的绕射

发布时间：2020-05-19 07:38:24人气：

波的绕射(也称衍射)是指波在其传播路径上遇到障碍物，它能绕过障碍物的边缘而进入几何阴影区传播的现象。当几何光学射线遇到物体的不连续性，将产生绕射现象。绕射情况基本包括三种，即边缘绕射、尖顶绕射和表面绕射。以下对圆柱体障碍物的表面绕射予以简要介绍。

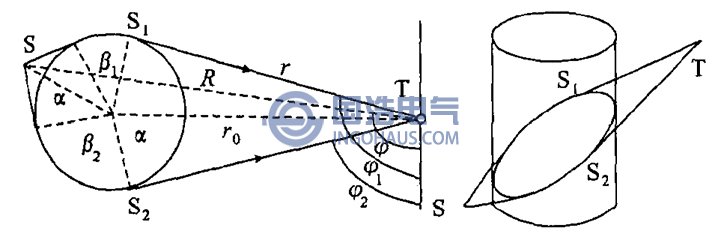

UHF信号经绕组柱散射几何关系图

图中S为放电源，T为接收UHF信号的传感器。局部放电电磁波在传播过程中遇到圆柱体，UHF信号的波数k与柱半径α的乘积kα远大于1，圆柱体对电磁波的散射满足几何绕射的要求。根据几何绕射理论，表面射线在传播时不断向其切向发出绕射射线，进入传感器的绕射波只有来自次级源S1，S2的两路信号，其衰减系数与kα有关，即高频分量较低频分量衰减程度大；同时，信号随其在柱面上爬行的距离按指数规律衰减。故进入传感器的两路绕射波信号的衰减及波形畸变均不同。开关柜内部结构复杂，电器元件种类繁多，存在较多的边缘、表面和尖顶处，这造成局部放电UHF电磁波在传播过程中因发生绕射而使其能量迅速衰减。
