高压开关柜典型局部放电的模式识别

发布时间:2020-05-20 14:59:54人气:

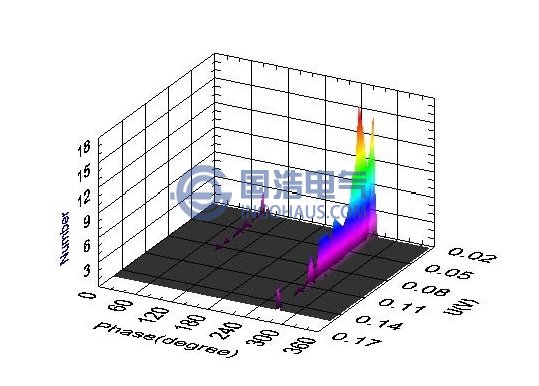

局部放电图谱
局部放电图谱
通过典型放电模型局部放电的实验研究表明,高压开关柜局部放电产生的超高频信号具有明显的放电特征,特别是放电相位特征。根据典型局部放电模型的实验研究,几种典型的开关柜放电模型其放电特征大不相同,具有明显的可分性,根据放电特性特别是相位分布特性即可对不同类型局部放电进行区分,其规律具体如下:


1. 针板放电

针板正负半周的放电都出现在电压峰值周围,且相位分布较油中更为集中,在80°-95°和260°-275°的区间内谱图形状呈锥形不对称分布,并且负半周的放电次数比正半周为多,负半周的放电幅值比正半周为大。


2. 绝缘子表面放电

绝缘子沿面放电在较高电压下才发生,且放电很不稳定,在40°-140°和220°-315°的区间内谱图形状呈锥形分布,放电主要出现在峰值附近且正负半周基本对称。

3.内部放电

内部放电很容易发生,放电比较稳定,正负半周的放电几乎同时产生,谱图形状也比较相似。放电相位在0°-110°,160°-300°和340°-360°的范围内广泛分布。


4. 悬浮放电

悬浮放电谱图的相位分布较宽,但主要集中出现在0°-105°,145°-290°,330°-360°,放电脉冲幅值、间隔大体相等,且其二维谱图形状呈典型的“矩形”分布,并且放电正负半周比较对称。
