局部放电的等效电路

发布时间:2020-05-25 13:23:08人气:

脉冲电流法之所以被广泛认可,并成为绝缘状态评价规范,主要基于电子雪崩或流柱理论。该理论完整的解释了us级单脉冲现象,支撑了经典局部放电理论的发展。局部放电是ns级的放电过程,放电速度非常快,其放电的时域模型分析后发现局放信号是多个连续且振幅衰减的脉冲序列,这种振荡衰减的特征已经无法基于碰撞电离或者流柱理论来分析,所以对电气设备局部放电的产生机理还有相当大的研究和讨论必要。

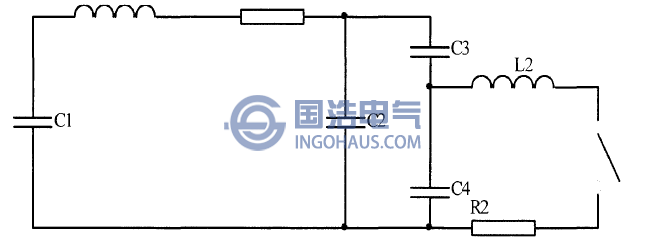

由于电源在瞬间可以等效为电容充电回路即看成电感和电阻的串联,因此可采用三电容模型来分析局部放电模型。此时电容充电回路的电流I在测量阻抗上的电压输出响应即为局部放电检测中的测量量。如下图为局部放电的等效电路。

局部放电等效电路
局部放电等效电路
