局部放电的表征参数

发布时间:2020-05-26 01:53:04人气:

局部放电的状态强度可以通过起始电压ui、熄灭电压ue、放电相位Φ、放电重复率n、视在放电电荷q等表征参数具体描述。

1、视在放电电荷q:当高压电气设备产生局部放电现象时,脉动电荷会出现在被施加电压物体的绝缘表面,这种脉动电荷就被称为视在放电电荷。该参数是最能反映局部放电状态和绝缘性能的主要的表征参数,其单位为皮库(PC)。

2、放电相位
Φ当局部放电发生时,施加在绝缘体两侧的外部电压相位被称为局部放电相位。当系统工作于稳态时放电相位保持恒定,在放电瞬间由于电压值的脉冲变化,放电相位就会发生改变。

3、放电重复率n:放电重复率定义是每秒钟出现放电的次数的加权平均值,放电重复率是局部放电的累计表征参数。放电重复率与放电次数成正比关系,而外部施加电压值又和放电次数成正比,因而随着外部测试电压的升高将间接导致放电重复率的提高。

4、起始电压ui:单位为kV,随着外加电压上升直,当绝缘体表面的场强达到能观测到局部放电现象出现时的临界电压。

5、熄灭电压ue:单位为kV,指随着外加电压从局部放电高强度值缓慢降低时到达局部放电现象消失时的临界电压。当被检测物体的绝缘结构以固体形式存在则起始放电电压几乎与熄灭放电电压相同,这时固体结构的绝缘层表面还有发生放电的可能,但对于采用油纸绝缘结构的电气设备通常起始放电电压小于熄灭放电电压。

开关柜局部放电测试仪

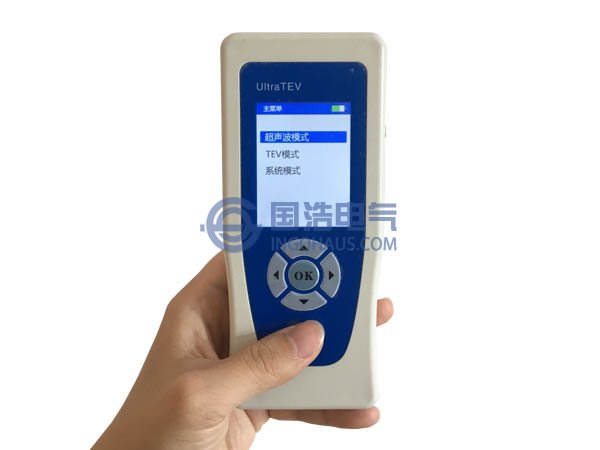

GHPD1002开关柜局部放电测试仪
