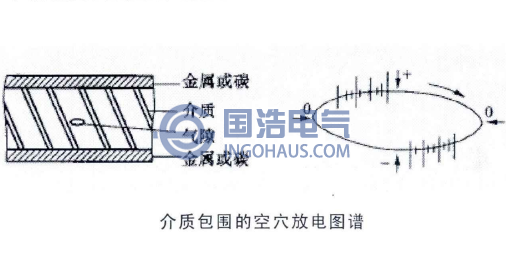

若只有一个与电场方向垂直的空穴（气泡或气隙）存在于绝缘介质中，其放电图谱如图所示。正负半周的脉冲位置、幅值和重复率基本相同，放电脉冲出现正、负半周的峰值之前。但在特殊情况下，上下幅值的不对称为3：1时，仍属于正负放电。在电压达到某一数值时，这种放电会突然出现，其放电量一开始就会高于最小可测水平。然而随着试验电压的上升，脉冲的重复率会随之升高，但放电量仍基本保持不变。电压的施加时间对放电量的影响相对较小，起始电压略高于熄灭电压或者两者基本相等。由于第二个空穴放电产生，所以在较高的电压等级下往往有一个幅值更高的脉冲出现。

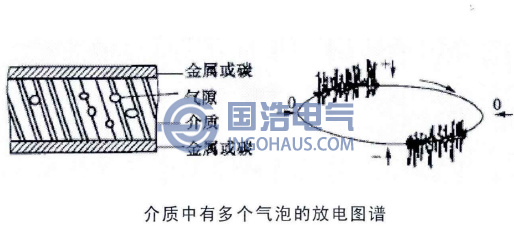

若有多个气泡存在于绝缘介质中，其放电图谱如下图所示。正、负半周的脉冲位置、幅值和重复率也都基本相同，其放电脉冲也出现于正、负半周的峰值之前，且上下幅值比值为3：1。一定程度上，放电的位置和幅值容易发生随机变化，但是起始时刻的变化是能够被辨识的。当电压达到一定值时，这种放电电压将突然出现且放电量要高于最小可测水平。然而伴随着试验电压的上升，放电量基本维持不变，但正、负半周两侧的脉冲幅值随之增大。脉冲的重复率与实验电压成正比。如果电压升高很快，又突然降低，则起始电压略高于熄灭电压或两者基本相等。
若只含有一个且紧靠在导体边缘的气隙存在于绝缘介质中，其放电图谱如下图所示。放电脉冲两边的幅值不对称的出现在电压的峰值之前，幅值的大小与频率的大小成反比。一般情况下，上下幅值之比大于3: 1；特殊情况下，上下幅值之比可以达到10：1。放电量与电压大小无关，其放电量基本维持不变，总的放电响应一般都能够被辨识。起始电压略高于熄灭电压或两者基本相等。如果有第二个气隙存在，则在较高的电压等级下会出现很大的放电脉冲现象。
通常情况下，在示波器上可以看出，介质内部的气泡放电脉冲基本相同的、对称的出现在正、负半周上。
