脉冲电流法检测局部放电原理

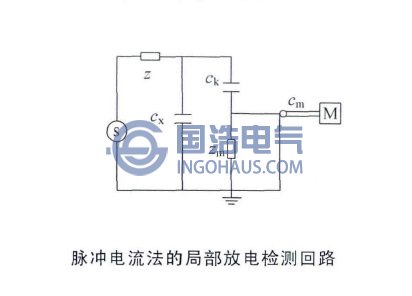

脉冲电流法是研究较早的局部放电检测方法之一。它足从电力设备的中性点或接地点通过罗格夫斯基线圈来测取信号，或者通过在耦合电容侧的检测阻抗来测取信号，并且是一种广泛应用于在线和离线监测中的检测方法之一。其脉冲电流法的局部放电检测回路如图所示。图中，S代表电源即试验变压器；Cx代表被试品的电容；Ck代表耦合电容，它为Cx和Zm之间提供一个低阻抗通道，Ck越大则测试灵敏度越高；Z代表低通滤波；Zm代表检测阻抗，检取局部放电所产生的高频脉冲信号；M代表测量装置，用以测量以及显示Zm上的脉冲电压；Cm代表由与测量装置相连的电缆的电容、放大器的输入电容等组成。
