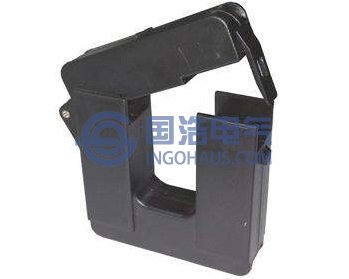

高频电流互感器
目前，在线监测局部放电一般采用的带铁心罗氏线圈或高频电流互感器。罗氏线圈与被测变压器仅有磁耦合，而无电气连接，符合在线监测的要求，实际应用中以罗氏线圈作电流传感器的较多。空心的罗氏线圈用于检测局部放电的研究较少，但由于其有较好的运用前景，己引起人们的重视。研究表明，空心的罗氏线圈用于在线监测局部放电时，不适合采用自积分回路而应采用调谐振荡电路，振荡回路由线圈外并电容、电阻构成，电阻的作用是获得一定的脉冲分辨时间。由于空心罗氏线圈的频带很宽，故传感器的中心检测频率(即谐振频率)可在较宽的范围内变化。因此，需要对电流传感器进行特殊设计，选择适当的监测频带，以提高监测的灵敏度和抗干扰能力。
