电力变压器局部放电的传感器技术

发布时间:2020-07-20 11:10:01人气:

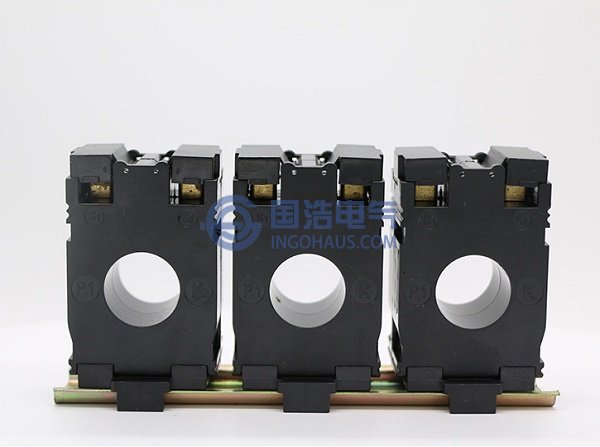

高频电流互感器
高频电流互感器
传感器的设计,对精确提取局部放电信号尤为重要。根据传感器提取信号特性的不同,有电流传感器,压控传感器和气敏传感器等等。由于局放检测大多数采用脉冲电流法,电流传感器用的特别多。有各种形式的电流传感器,其基本原理如下:电流互感器型传感器的原边多为一匝,也有多匝的,磁芯材料多选用铁氧体,其最高使用频率为500-1000kHz,相对磁导率2000。使用时将圆形磁芯穿过待测设备的接地线,对于变压器局部放电在线监测来说,这些接地线可以是高压套管末屏接地线、中性点接地线、箱体接地线或铁芯接地线。由于实际运行中箱体多为多点接地,从箱体接地线藕合的信号比较弱、信噪比低;铁芯距离高压绕组较远,信号也比较弱;中性点接地线上的信号虽然比较强,但某些电压等级的变压器中性点可能不接地,而且中性点接地线上很大的工频电流会导致传感器铁芯的饱和;因此,现普遍采用从高压套管末屏接地线上获取信号。当在变压器高压套管上耦合局放脉冲电流信号时可以选用非磁性心棒的罗氏线圈作电流传感器,非磁性心棒的罗氏线圈作电流传感器的参数主要决定了其带通特性。电力变压器局部放电的传感器技术
