①超声波定位法
当变压器内部发生局部放电时，会伴随有超声波能量的放出，超声波在不同介质(油纸、隔板、绕组、油等)中向外传播，到达固定在变压器油箱壁上的超声波传感器。通过测量超声波传播的时延时间，就能确定局放源的位置。油箱内部放电源产生的超声波穿过变压器油到达箱壁上的传感器有两条途径，一条是直接传播，即超声波穿过变压器油到油箱内壁，并透过钢板到达传感器，这部分超声波都是纵向波；另一条是先以纵向波传到油箱内壁，然后沿钢板按横向波传播到传感器，此波为复合波。因而，由波形读取时延的时间也有两种读取法。由于超声波在钢板中的传播速度比在油中快得多，且在钢板中衰减很大，因此该波到达传感器的直达波的幅值通常比复合波大得多，如图所示。这样便可很容易地分辨出直达波，以该波为准读取时延的时间。

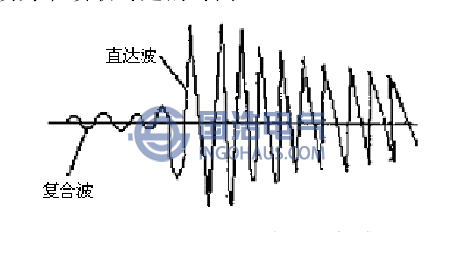

传感器接收到的直达波和复合波
②电气定位法
当变压器内部发生局部放电时，产生的放电脉冲沿绕组传播到达测量端，该放电脉冲包含了放电特性和局放定位所需的有用信息，通过对放电脉冲进行分析，可以确定局放源的位置。早期的研究表明，通常情况下，变压器绕组普遍存在三个频率特性范围，如下图所示：在不同频率范围内，变压器绕组的传输特性不同，具体为：在低频范围内(0-0.01MHz)局部放电信号的传输以电磁波形式为主；中频范围(0.01-0.1MHz)以振荡形式为主；高频范围(0.1-10MHz)以电容分量传输为主。因此，在测量端测得的局部放电信号通常由三部分组成，分别为：行波分量(0-0.01MHz)，即以电磁波的形式传播的分量；振荡分量(0.01-0.1MHz)，即由绕组的共振引起的分量；电容性分量(0.1-10MHz)，即通过电容梯形网络传输的分量。

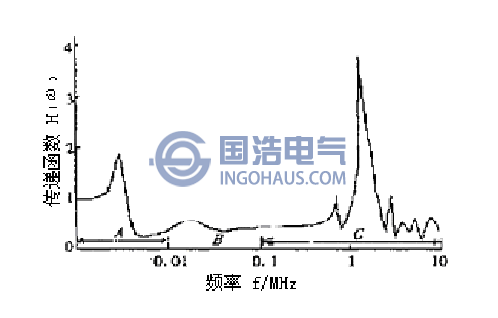

变压器绕组的频率特性
