红外状态检测
在线检测技术分为两类:在线监测和带电测试。在线监测技术是指在设备处于运行状态的条件下,通过专门安装在电气设备上的试验仪器(仪表装置及互感器),对设备进行连续自动测试,获取设备实时数据。其优点在于可随时监测数据是否异常,具有时效性。但也有一些缺点:一是需对待在线监测设备进行改造,投资巨大,人力物力损耗严重;二是改造过程必须大面积停电,大大影响了供电可靠性;三是在线监测系统本身的稳定性也有待考验,涉及其技术问题和制作工艺的问题,比如其元器件在恶劣环境下的老化对整个电力系统的影响,强电磁场干扰对测试数据的影响,传感器、前置放大器等辅助器件老化敏感度降低而导致的测试数据的偏差等;四是装在待测设备内部的元器件的现场维护也存在一定困难。这也是在线监测技术无法迅速普及的原因。

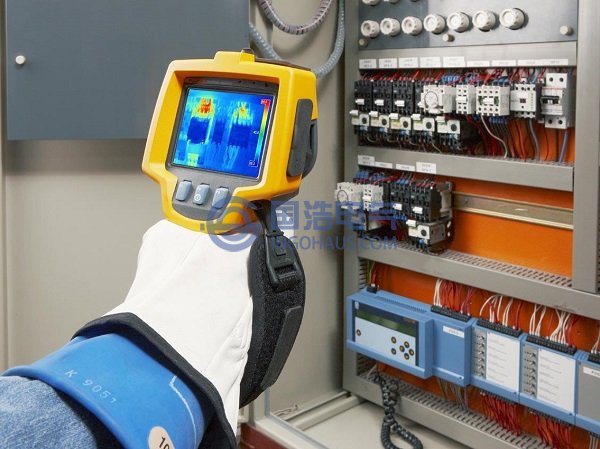

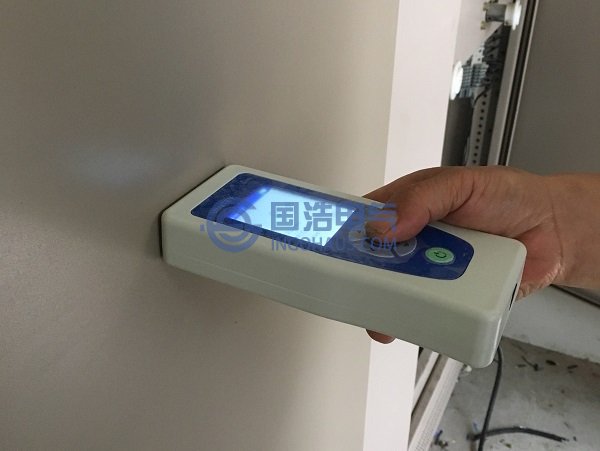

带电检测指的是在电气设备运行状态下,对其进行电气检测,利用传感器、电子计算机等技术,通过对运行中电气设备的信号采集和传输、数据处理,来实现对电力设备运行状态的带电测试或不间断的实时监测,可以发现变压器、断路器、隔离开关、互感器、避雷器等常见设备在运行状态下出现的所有问题。其缺点在于测得的数据都是间断的,无法与以往数据进行实时比较,因而时效性略差。但也其他试验设备不可替代的优点:一是使用便携式检测仪器,无需对待测设备进行改造,因而投资少;二是无需停电,随时可以检测,节省时间、人力、物力,且有助于维持电气系统稳定性及可靠性;三是便于维护和更新,有问题只需维修仪器即可。因此带电检测技术具有检测手段丰富、测试范围广泛、经济效益高、灵活性好、缺陷检出率高、维护成本低等优点。在目前我国的变电站电气设备状态检修中应用较为普及,比如红外测温仪、开关柜超声波局放检测仪、GIS超高频局放测试仪、避雷器带电测试仪等。
