状态检测国内外存在现状

发布时间:2020-07-21 00:45:07人气:

状态检测
状态检测起源于20世纪60年代美国航空工业,后来发展至军舰、核工业检修中,70年代末开始涉及电力行业。美国电力科学研究院(EPRI)目前对电力设备的状态检修进行研究和应用正向以可靠为中心的检修发展。日本电力公司是从1980年代开始对电力设备开展以状态分析和在线监测为基础的状态检修,逐步形成了一些比较成熟的方法,积累了大量数据与经验,如变压器寿命诊断上用温度特性、局部放电、纸的抗拉度、聚合度、CO+CO2等来预测剩余寿命。在欧洲大多数国家也已经推行输变电设备状态检修多年,积累了较多的先进方法,具备完善的检测系统、先进的测量设备,以及科学的管理方法。目前,相对成熟的带电检测技术主要放在变压器、GIS及SF6断路器等设备的局部放电检测、氧化锌避雷器泄漏电流监测、红外测温等检测技术的发展上,并且致力于电力系统运行参数的测试。主要偏重于对发电机、变压器本身的检测变压器的负载系数、环境温度以及上层油温等的相关参量测量来检测变压器绝缘是否存在老化的状况。传感器技术、计算机技术、信号处理技术、人工智能技术的发展也推动了带电(在线)检测技术的发展进化。带电检测技术在智能性、可靠性和经济性大幅度提高,使得带电检测技术在电力系统中应用越来越广泛。

1980年来,我国电力行业开始关注在线检测技术的研究,电力部与电力工业设备诊断技术协会曾组织开展过多次全国范围内的高压绝缘在线检测技术专业会议。经过多年的科学实践和积极探索,电力设备带电检测技术在电力领域己有了较多相对成熟的应用,如变压器、GIS、罐式断路器设备的局部放电、油色谱分析技术,红外测温、紫外成像检测技术等。随着技术的不断成熟,这些先进的带电检测仪器,己经在我国电网系统应用中发挥着越来越不可替代的作用。目前我国带电检测技术主要涉及以下几个方面:

1)色谱
色谱是指利用气相色谱技术对油浸式输变电设备内的绝缘油进行其溶解特征气体含量分析、判断的一种检测方法。

2)避雷器带电测试
避雷器带电测试是指避雷器在运行电压下测试其绝缘性能参数的一种检测方法。

3)绝缘子带电测试
绝缘子带电测试是指绝缘子在运行电压下测试其绝缘性能参数的一种检测方法。

4)高频局部放电检测
高频局部放电检测技术是指对频率介于3MHz-30MHz区间的局部放电信号进行采集、分析、判断的一种检测方法。

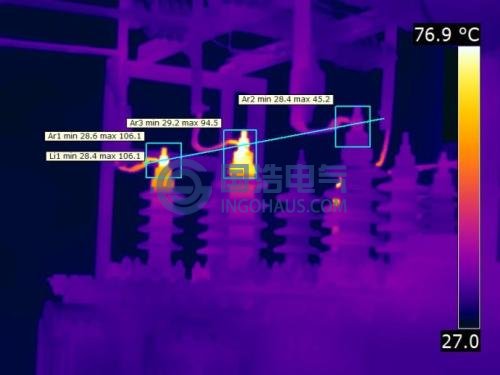

5)红外热像检测
利用红外热像技术,对电力系统中具有电流、电压致热效应或其他致热效应的带电设备进行检测和诊断。

6)超声波信号检测
超声波检测技术是指对频率介于20kHz-200kHz区间的声信号进行采集、分析、判断的一种检测方法。

7)超高频局部放电检测
超高频检测技术是指对频率介于300MHz-3000MHz区间的局部放电信号进行采集、分析、判断的一种检测方法。

8)暂态地电压检测
局部放电发生时,在接地的金属表面将产生瞬时地电压,这个地电压将沿金属的表面向各个方向传播。通过检测地电压实现对电力设备局部放电的判别和定位。

9)接地电流测量
通过电流互感器或钳形电流表对设备接地回路的接地电流进行检测。

10)相对介质损耗因数
两个电容型设备在并联情况下或异相相同电压下在电容末端侧得两个电流矢量差,对该差值进行正切换算,换算所得数值叫做相对介质损耗因数。

11) SF6气体分解物检测
在电弧、局部放电或其他不正常工作条件作用下,SF6气体将生成SO2, H2S等分解产物。通过对SF6气体分解物的检测,达到判断设备运行状态的目的。

12) SF6气体泄漏成像法检测
通过利用成像法技术(如:激光成像法、红外成像法),可实现SF6设备的带电检漏和泄漏点的精确定位。

红外测温、超声波信号检测暂态地电压检测等非接触式的带电检测方式已经相对成熟,多用于低压等级的开关柜故障检测,而对于高电压等级的避雷器和电流互感器等设备的带电检测技术的掌握还处于相对薄弱阶段
