对于超声波局放检测技术的优缺点及适用范围,小编在此文简单为大家介绍下。
优点:
1. 受首位电气设备干扰相对较少、在生产现场应用最为成熟,应用范围也最广。
2. 可在设备运行过程中进行局部放电监测工作,对被检测设备的绝缘系统无影响,对实验人员较为安全。
3. 可实现对局部放电的持续性监测,能够跟踪掌握局部放电的发展情况。
4. 可对电气设备内部局放点进行准确定位,为下一步的检修处理提供准确的依据。
缺点:
1. 如果电气设备内部构成过于复杂则超声波检测方法的灵敏度会下降。
2. 试验人员应具备丰富的检测经验方可对局放类型和局放位置进行准确的判断。
超声波局部放电检测技术主要用于GIS设备,电缆接头(终端、中间)、注油设备(变压器,注油开关)等电气设备。
1. 悬浮电位引起的设备内部放电。包括电气设备内部金属构件间距小于最小放电距离、绝缘构件内部缺陷(裂缝、气泡)、变压器绕组绝缘损伤引起的匝间放电等。
2. 电晕放电。设备在制造安装过程中,原本光滑的表面受到损伤,或长期运行过程中表面涂成翘起等使得原本光滑的表面出现绝缘破坏或者毛刺,进而引起局部场强集中最终造成电晕放电。
3. 注油设备、GIS设备中的微粒造成的放电。电气设备在制造和组装过程中、在运输过程中、设备动作过程中会产生金属微粒。金属微粒会在电气设备腔体内随机械振动发生随机性位移,由于这些微粒造成的局部放电如任其发展会造成绝缘介质的击穿。

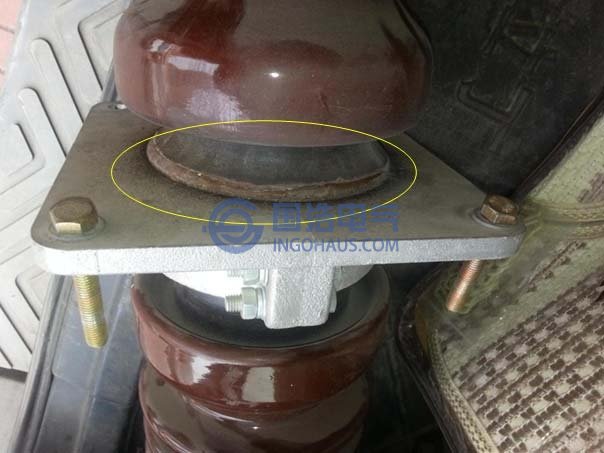

超声波检出35kV开关柜套管脱釉

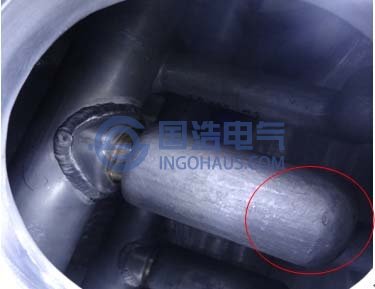

超声波法检出110kVGIS成套设备母线转角处包装塑料残留
