紫外线检测法

发布时间:2020-08-10 02:21:30人气:

对局部放电过程中产生的光辐射进行测量可以己达到对局部放电定性、定位的目标。光测法一般分为可见光检测法和紫外线检测法。

(一)光辐射的产生:

光辐射主要是在粒子(原子、离子或分子)从激励状态(高能级)恢复到基态(低能级)过程(称为电子跃迁),或正、负离子与电子的复合过程中产生。

对局部放电释放的光波内包括紫外、可见光、红外三个谱段。

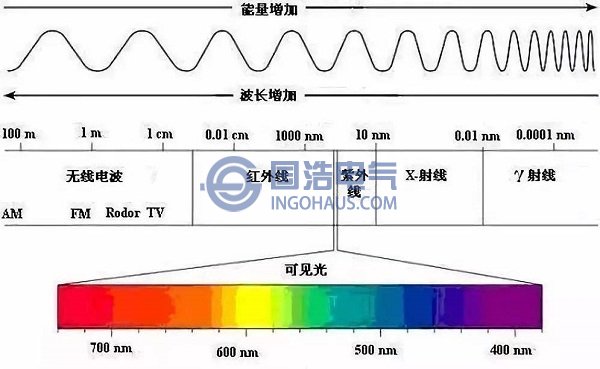

电磁波谱
电磁波谱
不同成因的局部放电所释放出的光波波长不同,其中波长在500-700nm之间的光辐射在可见光范围内,由于与日光可见光部分有重叠因此进行检测所采用的光传感器需要避开日光干扰,需要配置相应的遮光设备,或在设计制造过程中己将传感器预装在密封设备中,在GIS组合电器设备中有使用。可见光检测装置在采集到光辐射后经光电转换,生成检测结果,再结合局部放电光谱的特性可以实现对局部放电的识别。由于这种方式受环境因素影响较大,且预埋在封闭设备内部的传感器目前技术尚未成熟,发生故障后维修难度大,因此可见光检测法在实际应用中较少。

同时试验证明随着发生局部放电部位场强与其辐射出的紫外区域能量呈正相关。


(二)紫外线局部放电检测原理:

紫外线的波长范围为100-400nm,这个波长范围与太阳光中的紫外线波长有交集,但地球表面被一层距离地面20km-50km的臭氧层包裹,臭氧层对日光中的紫外线有较强的吸收能力,透过臭氧层的吸收最终到达地球表面的紫外线波长都在280nm以上,低于280nm的紫外线波长范围内都较少受到日光的干扰,我们把低于280nm的紫外线区域称为“日盲区”。因此在“日盲区”波长范围内对设备局部放电产生的紫外线进行观测可以取得较好的效果。

下图为一般情况下紫外线成像系统的工作原理图。设备接受到被测光源与背景光源的混合信号进入光学处理设备,被紫外光束分离器分离成可见光和紫外线,前者经过滤波和信号放大以后进入可见光镜头,后者通过“日盲”滤镜,滤掉日盲区以外的紫外线,并在紫外线感光元件上形成紫外图像,之后经过图像处理系统将两者叠加,就可在显示屏上看到实时图像与对应的紫外线产生情况。


(三)紫外线局部放电检测应用范围:

1. 绝缘子检查:可对运行中输电线路绝缘子串(瓷质绝缘子,复合绝缘子、玻璃绝缘子)、各类型设备引线套管的缺陷、劣化、表面污秽、反污涂料涂饰不合格等造成的表面放电进行检查。
2. 高压、超高压、特高压输电线路导线检查:架空线路在架设过程中导线可能因为拖拽,张力放线甩尾,安装金具过程中造成表面损伤、断股、散股、毛刺、截面变形等缺陷,运行过程中会发生较强电晕现象,用紫外线局部放电检测设备可对故障点准确定位。
3. 电气设备外绝缘污秽程度检查:电气设备外绝缘积污到一定程度(沿海,高盐,重工业区、矿煤等产区更严重),在一定湿度和外加电压情况下会产生放电,通过紫外线局部放电检测设备可间接的定性或非严格定量的检测出电气设备的积污程度和污秽分布状况。
4. 电气设备交接试验:电气设备进行交接试验时,可直观的检测出设备设计缺陷、制造工艺缺陷以及运输组装过程中对设备表面造成的损伤,可有效避免“伤、病”设备投入运行。
