开关柜地电波检测
目前，开关室内的开关柜布置一般呈“一”字形排列，并按顺序依次编号。由于同一个开关室内开关柜多数来源同一厂家，运行年限也相差不大，运行环境和电磁环境也基本相同，因此可认为正常运行的开关柜设备，其绝缘水平基本上不会存在较明显的差异。因此，判断设备绝缘缺陷的存在，可先计算出本次检测所有开关柜的检测结果的平均值，再通过比较每个开关柜数据偏离平均水平的程度来判断是否存在缺陷。
正常情况下各开关柜的检测数据差别不大，因此横向分析曲线应在平均水平线的上下波动，得到的曲线应是非常平缓的。但是，当曲线有偏离总体平均水平线较明显时，则认为该数据的开关柜可能存在缺陷。

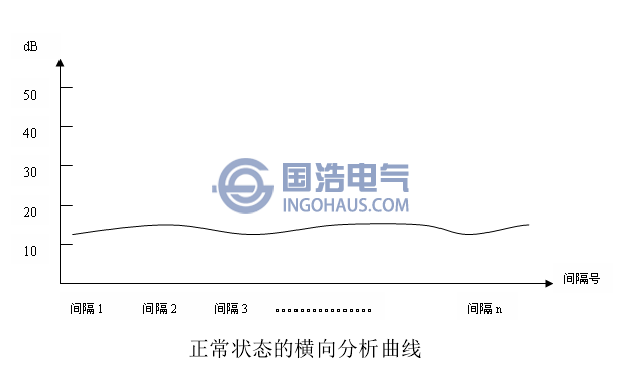

1)若曲线平缓，如下图1所示。表明开关柜运行正常，内部无局部放电现象。
