假定开关柜的检测变化量不会突变并围绕平均水平上下浮动，即开关柜的绝缘水平不会突然恶化、持续的局部放电检测数据不会发生突变。趋势分析就是通过分析局部放电检测数据偏离开关室开关柜局部放电数据平均水平的变化程度，进而判断设备绝缘是否良好。
趋势分析需要有一定的连续的检测数据，数据量越大，时间间隔越近，分析结果越准确。
1)基本趋势分析
针对同一开关柜，绘制其自投运以来不同时期的检测数据曲线，展现其运行状态检测数据随时间的变化趋势，或用数值的方式表现其运行检测数据随时间的变化趋势，计算出预测值或其与实测值的差值，根据该差值情况来决定开关柜的具体检修时期。

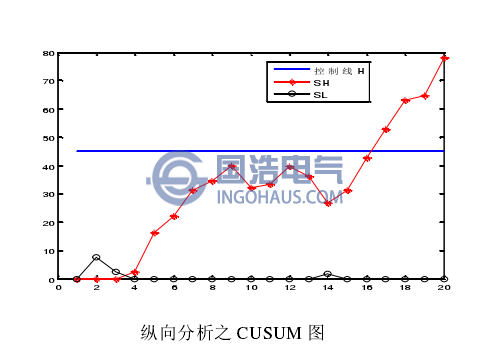

2)累积和分析技术
控制论中常称之为CUSUM图。按照时间顺序，不断的将局放检测实测值与状态数据序列递推均值之差进行累加求和，当累积和SH或SL结果超出警戒线H时(如下图 )，说明该设备的状态己经偏离正常水平，从而可以确定合适的检修时刻。

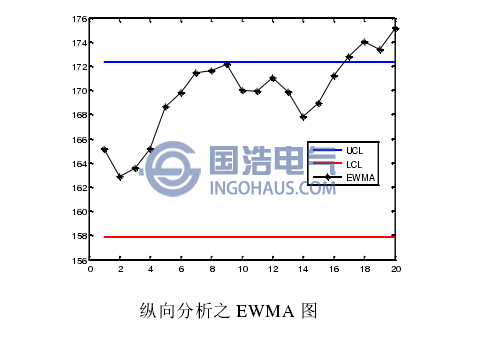

3)指数加权移动平均技术
控制论中常称为EWMA图。将不同时刻的检测数据赋予不同的权重，近期的检测数据赋予的权重较大，历史检测数据赋予的权重较低。通过不断按照时间顺序计算指数加权移动平均值，当该平均值EWMA超出警戒线UCL或LCL时(如下图)，说明所检测的设备状态发生异常偏离，从而起到预警的效果。
