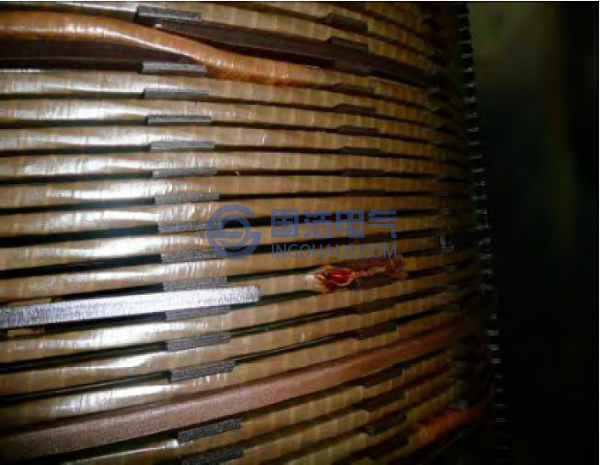

变压器线圈故障局放检测
发生局部放电时，在放电的区域中，分子间产生剧烈的撞击，宏观上产生了声波，我们把频率大于20kHz的称为超声波。通过检测局部放电产生的超声波信号来判定局部放电的方法称为局部放电的超声波检测法。开关柜的噪声主要集中在低频领域，大多在20kHz以下，采用超声波法进行局部放电检测，应避开干扰频率范围而以高频率为对象，但频率越高，声波在传送过程中的衰减越大，因此利用超声波法进行局部放电检测所采用的频段一般在数十到数百kHz。
当变压器内部发生放电时，局部放电产生的声波信号传递到其表面，超声波传感器将其转换为电信号，通过放大器放大后传到采集系统。超声波检测法最大的优点是不受电气上的干扰，且可以实现放电源的准确定位。
综上所述，将超声波方法应用到变压器局部放电检测中，可以排除现场电磁环境的干扰，可以大大提高检测系统的抗干扰性。
准确的判断变压器内部局部放电的种类对于整个设备的维修是非常重要的，基于此，我们对其局部放电模式分类进行简单介绍。
对于局部放电的模式识别，首先需要根据相应的检测手段检测到原始的局部放电信号，然后根据相应的理论提取原始特征，最后根据相应的分类器进行模式分类。目前的研究主要基于如下方面：
(1)PRPS模式
即脉冲序列相位分布分析模式，这种模式实际上是关于局部放电一种最为基本的模式，包含有局部放电测量的全部信息。
(2)局部放电模式特征参数
目前局部放电模式特征提取常用的方法主要有统计特征参数法、分形特征参数法、数字图像矩特征参数法、波形特征参数法、小波理论方法等。
