开关柜状态检测
国家电网公司输变电设备带电检测工作自2007年全面推广以来，取得了显著成效。近年来，公司系统有关省市公司和科研单位在充分借鉴输变电设备带电检测工作基础上，结合配网特点，在配网带电检测方面进行了有益的探索和试验，积累了一定实战经验，研究提出了一系列配电网设备管理标准、技术标准和工作标准。近年来的配电网带电检测工作已经启动并取得十分显著成效，但相对于配电网设备的海量规模而言，目前参与设备状态评价的设备仍相对有限，配网带电检测工作仍处于逐步深化阶段。
10kV开关柜就属于配电网设备，在开关柜内部包括了隔离开关、断路器和相关的保护装置。开关柜是否能正常地运行工作，对配电网有着重大的影响。如果开关柜发生故障，不仅会使相关设备与线路遭到损坏，更有可能造成停电的事故。配电网中的开关柜数目众多，而且长期工作在高温、高压、潮湿等恶劣的环境下，其绝缘性能很容易受到破坏。因此，对开关柜的绝缘进行带电检测，从而采取相应的预防措施是十分重要也是十分迫切的。

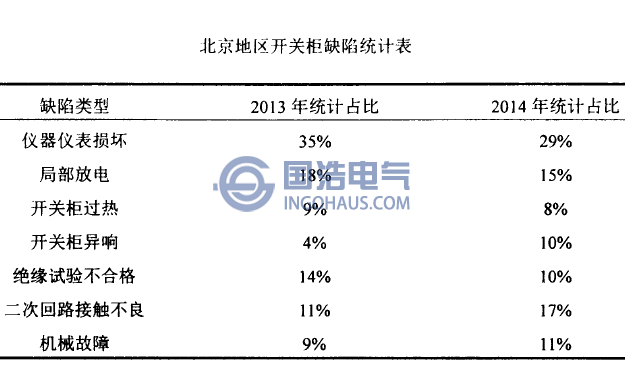

北京市电力公司对2013年和2014年的配网开关柜缺陷故障进行了统计分析。其中2013年开关柜缺陷故障共56次，其中仪器仪表损坏20次，局部放电10次，开关柜过热5次，开关柜异响2次，绝缘试验不合格8次，二次回路接触不良6次，机械故障5次。2014年开关柜缺陷故障共52次，其中仪器仪表损坏15次，局部放电8次，开关柜过热4次，开关柜异响5次，绝缘试验不合格5次，二次回路接触不良9次，机械故障6次。统计数据如表所示。
开关柜局部放电参量的带电检测手段包括特高频电磁波检测技术、高频电流检测技术、超声波检测技术和暂态地电压检测技术。其中，特高频检测技术、高频电流检测技术、超声波检测在主网设备的检测中已有大量的应用，但是针对配网开关柜设备的适用性还有待评估，暂态地电压检测技术是近年来出现的一种主要针对开关柜的检测技术，目前也有了比较广泛的应用，但是其应用策略，尤其是评判标准，还需要进行深入的研究。此外，对于特高频带电检测法来说，由于开关柜内的局部放电产生的UHF(Ultra High Frequency)电磁波在向外传播的过程中，开关柜内部各个部件、柜体以及开关柜表面的缝隙都会对其产生一定的影响，电磁波会发生折射、衍射、衰减等现象，会影响特高频传感器对信号的接受等。所以要提高检测效率，就必须对UHF电磁波在开关柜内、缝隙以及开关柜外部的传播特性进行深入的研究。
