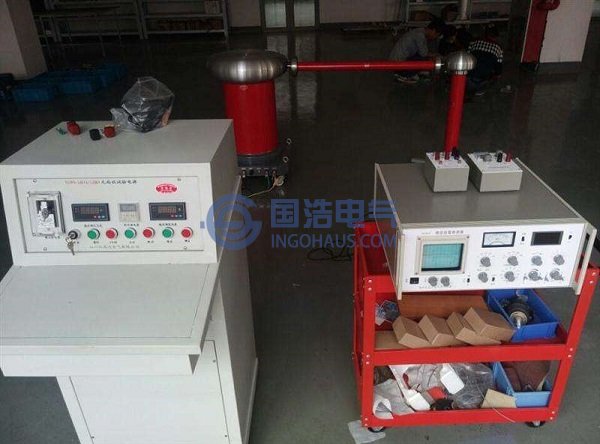

局部放电检测
脉冲电流法的检测原理大致为：绝缘介质发生局部放电的时候，会在介质两端产生视在电荷，此时在介质的两端建立电流回路，则该回路上就会有脉冲电流的产生。通过测量该回路上检测阻抗的脉冲电压，就可以实现局部放电的测量。

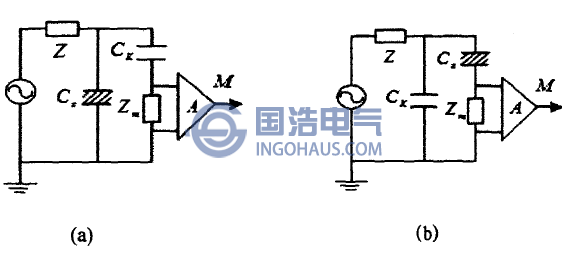

脉冲电流法的测量电路一般有两种，如图所示。图中Z表示滤波器，Cx为检测的试样，Ck为耦合电容，Zm为检测阻抗图(a)为并联测试的电路，适用于试样的电容较大，在试验中容易被击穿，或者试样不能与接地极分开的情况，此电路在工程实际中应用较多；图(b)为串联测试电路，适用于试样的电容Cx较小，击穿电压较高的情况，其优势是可以使用杂散电容来作为耦合电容Ck，同时该电容还具有滤波的功能。
脉冲电流法的测量电路
