如图所示，OWTS（HV150/250）系统由控制单元、高压单元和连接电缆组成。控制单元是一台带有无线局域网(WLAN)功能的笔记本电脑。高压单元中包含高压源、谐振电感和晶闸管开关，在被测电缆上产生测试所需要的阻尼振荡电压。高压分压器和嵌入式控制模块被集成于高压单元中，共同来完成数据的采集和局放信号的处理。检测结果的存储、分析以及评估均在笔记本电脑上完成，而数据分析和评估可以在现场或办公室进行。考虑到重量，OWTSH150/250系统的高压单元由高压发生器、谐振电感和分压器组件在现场安装组合。

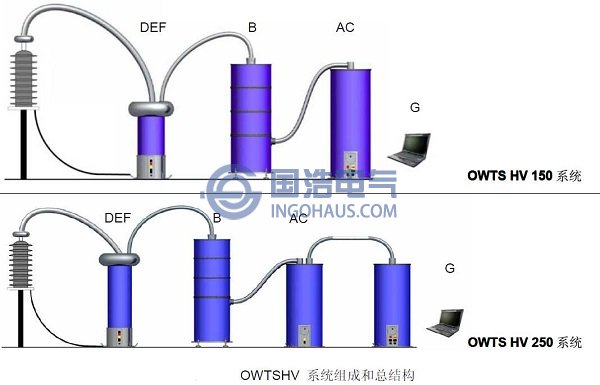

OWTS HV150/250系统的主要构成元件图
A. 新型高压光触开关(LTT)
B. 高压电感单元
C. 高压电源单元(HVPS)
D. 带耦合电容的数次信号处理卡(局放监测器)
E. 带远程控制功能的嵌入式计算机系统(控制单元、局放分析仪等)
F. 高压分压器
G. 笔记本电脑一操作控制和数据存储
