局放振荡波现场测试方法

发布时间：2020-10-25 08:45:15人气：

阻尼振荡波

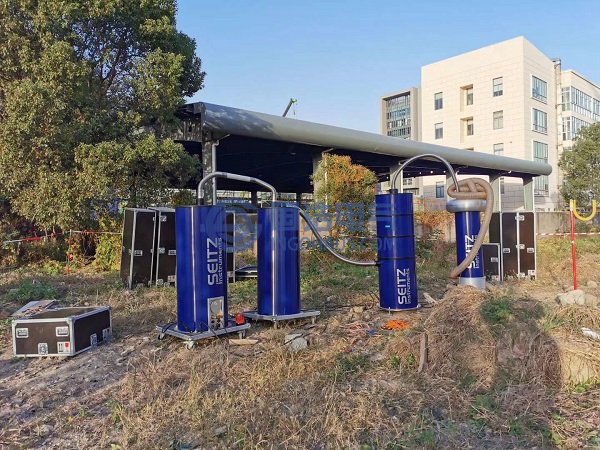

OWTS HV系统对现场要求较高，需要在测试前对现场进行勘察、照相和分析，以确定设备的具体摆放位置，是否需要升降台等辅助设施。现场检测要求被测电缆停电并与电网系统其他设备脱离，同时检测点电缆终端外露且有一定空间，满足电压升压的电气安全距离，因此对运行中两侧的为GIS终端的电缆不具备试验条件。为了保证局部放电测试的精度，任何可能引起局放信号衰减的附件都应进行处理，如分接头、避雷器、PT和VT等都必须拆除，一般被测电缆终端与OWTS系统设备的连接距离不超过7米，因此较高终端塔上的电缆就需要使用升降台等辅助设施。设备虽然已经设计得非常精巧组装化，但最重元件箱仍重达150千克(约2米长)，对于无良好运输通道的山坡和几层的楼高或地下室，运输设备还是比较困难。

阻尼振荡波局放诊断检测方法：从0kV开始，每间隔一个梯度逐级升压，每个梯度3-5次振荡周期观察有无局放信号，若发现局放信号，应及时记录下局放起始电压等信息(重复观察几次)，再逐级升压至允许值观察局放变化，然后再逐级降压观察局放熄灭电压。若无发现局放继续升压至U0电压，在U0电压下多观察几次，若无局放再逐级升压至试验允许最高电压，瑞士专家推荐值是1.6U0，因国内无相关标准，深圳供电局参照中国南方电网《电力设备预防性试验规程》(Q/CSG 1007-2004)谐振耐压试验标准(110kV：1.36U0；220kV：1.1U0执行，需要验证局放信号时须征得运维部门同意升高至1.6 U0观察3-5次。若有需要，可按试验允许最高电压进行50次振荡周期或1小时的振荡波耐压试验。
