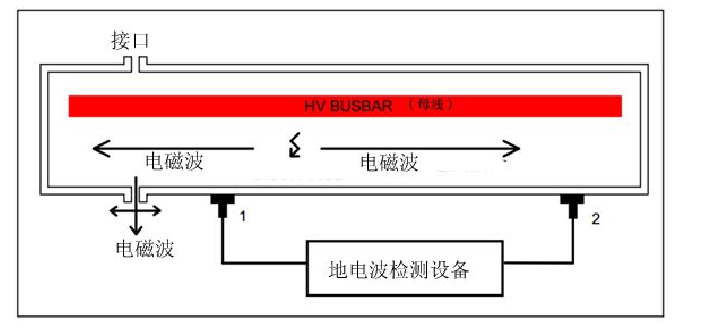

地电波检测方法的原理图
地电波检测方法的特点可归纳为以下3点：地电波检测的实质是电磁波信号，暂态对地电压的产生是电磁波在金属传导时产生的效应；电磁波信号的传播存在高频效应，信号只能在金属的外表的一薄层电子内传播；地电波检测到的信号只是一个值，EATechnology对该值的意义做出相应解析。
英国EA Technology对英国的大量的开关柜进行数据分析工作，研究出地电波信号的检测值与实际局部放电量之间的关系，设备所有者可根据EA Technology提供的数据库进行开关柜绝缘状态评估。
该检测值被定义为：
暂态对地电压的范围在1mV-10V之间，我们可以通过电容藕合探测器捕捉这个TEV信号，并根据上述公式，将该值用dB表示；另外，对放电脉冲进行记录可提取脉冲次数，并与工频周期结合进行分析。这种检测方法与传统的测量高压开关柜的放电实在视在电荷的检测方法不同，地电波检测法是一种在线检测方法，可用于电力公司的巡检，适用于10-35KV开关柜、C-GIS的电缆仓等设备。此外，传统的检测方法是测量高压电气设备的放电电荷，并且不能对开关柜进行局放定位。地电波检测方法比传统的检测手段具有更大的优势，因此在各供电公司被广泛运用。
