（1）比较法
由于地电波检测设备测得的数据是一个相对值，为找出该数据的物理意义，用户需建立一个地电波数据库，供数据分析与比较用。地电波数据的分析方法可分为横向分析法和纵向分析法。1）横向比较
结合地电波数据库，可对测得的地电波数据进行横向分析。横向分析是以同类的开关柜为参照，当开关柜的测量值高于平均值，则可表明该开关柜更可能发生局部放电。表1-1为7个开关柜的地电波数据。表1-1 开关柜的测量数据
| 开关柜编号 | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 测量值dB | 14 | 13 | 15 | 17 | 14 | 51 | 15 |
从表中可知，6号开关柜的地电波幅度值远比其余开关柜的测量值高，则表明该设备可能有局部放电。
2）纵向比较
纵向分析比较法是对同一个开关柜在不同时刻测得的幅值进行分析，若地电波的测量值明显高于设备的历史数据，则说明在该时刻，开关柜发生了局部放电。
表1-2 地电波检测数据
| 月份 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 测量值dB | 2 | 1 | 14 | 19 | 24 | 26 | 28 | 32 | 36 | 50 |
根据表1-2的开关柜测量值可知，开关柜在前6个月的地电波幅值比较低，而从第七个月开始，检测到的信号幅值较大，表明该开关柜已开始发生局部放电现象。
（2）绘制曲线法
绘制曲线法用于对同一个开关房内的开关柜进行局放评估，具体操作为：先对开关房内的所有开关柜进行检测，将测得的数据绘制成二维曲线，若数据曲线相对平稳，则表明这些开关柜没有发生局部放电现象，若曲线出现凹凸，则表明部分开关柜可能发生局部放电现象，如图1-3，由于开关柜房内干扰情况是相对稳定的，这种检测方法可与巡检数据相结合对开关柜的局放状态进行评估。

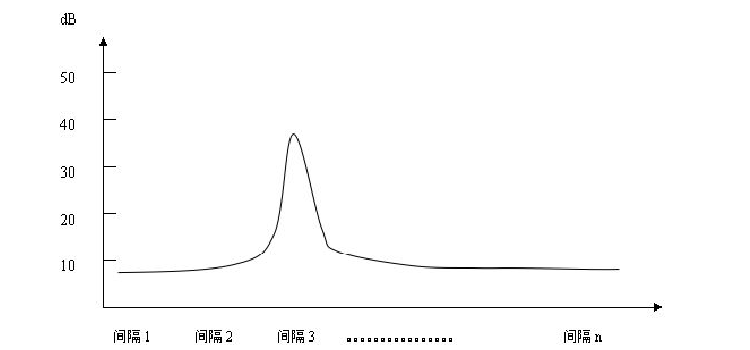

图1-3 绘制曲线法的数据图
