不同施加电压对GIS绝缘缺陷的检验效果

发布时间:2021-03-16 05:08:38人气:

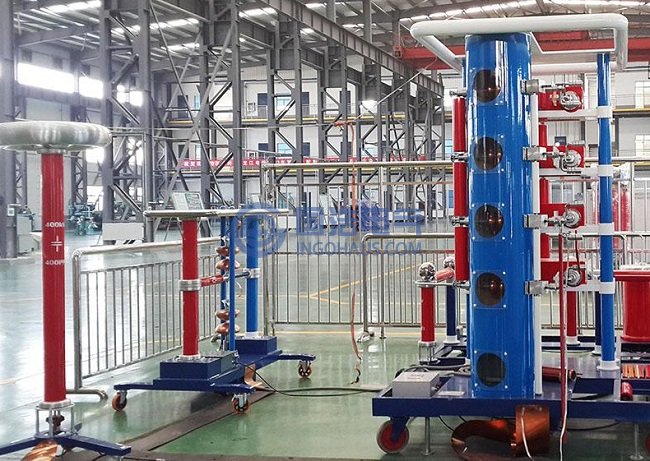

耐压试验
由于不同类型施加电压对气体中局部放电的激发作用机制存在差异,研究表明,频率较低的工频交流电压(AC)、直流电压(DC)与频率较高的冲击电压(Impulse )对放电时延、放电量、放电统计分布以及放电发展模式的影响存在明显的不同。德国德累斯顿大学研究机构Haller RT等人(Technical University Dresden)和国际大电网组织都专门研究和统计了不同类型施加电压对GIS设备中常见绝缘缺陷的检测灵敏度和有效性,结果表明,各种施加电压类型和检测方法对于不同的绝缘缺陷的检测能力不存在明显的等效性,总结其研究结果如表所列。

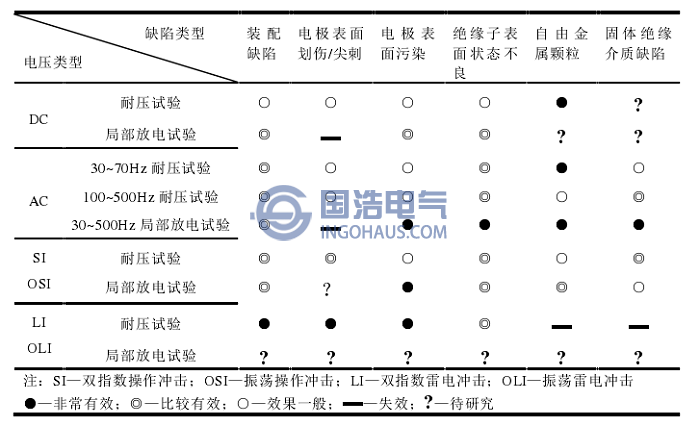

不同类型施加电压对绝缘缺陷的检测有效性
不同类型施加电压对绝缘缺陷的检测有效性
比较上述分析统计结果,总结不同施加电压耐压试验和局部放电试验对缺陷检验能力和检测灵敏度如下:

1)直流电压(DC)

直流耐压试验对于GIS设备中固定缺陷(装配缺陷、电极表面划伤或尖刺、电极表面污染以及绝缘子表面状态不良)的检验能力均有限,而其对自由金属颗粒的检验能力与颗粒大小有关,对尺度较小的金属颗粒有较好的检测能力,而对尺度相对较大的金属颗粒效果不理想。直流耐压试验在早期的GIS耐压检验中使用过,现己公认不适于GIS耐压试验。除电极划伤、尖刺类缺陷外,直流局部试验对其他类型缺陷均具有一定的检测能力。

2)交流电压(AC)

30-70Hz交流和100-500Hz交流耐压试验对装配缺陷和绝缘子表面状态不良检验效果较好,对电极表面划伤、尖刺以及电极污染的检验效果一般;而30-70Hz交流耐压对固体绝缘内部缺陷的检验非常灵敏;30-500Hz交流局部放电试验对电极和绝缘子表面污染、自由金属颗粒以及固体绝缘介质内部缺陷均具备很好的检测能力,但对电极表面状态不良、电场异常等情况失效。

3)操作冲击电压(SI和OSI)

操作冲击耐压试验对设备装配异常、电极表面划伤或尖刺、绝缘子表面状态不良及绝缘子内部气隙等缺陷具有较好的检验能力,但对绝缘子表面状态不良和自由金属颗粒的效果不佳;而相应的局部放电试验对除了固体绝缘介质内部缺陷之外的其他几种典型缺陷均具有较好的发现能力。

4)雷电冲击电压(LI和OLI)

雷电冲击耐压试验对于检测上述四种固定类型缺陷具有明显的优势,而该类试验也为出厂试验当中较为严格的检测手段。但雷电冲击耐压试验对于固体绝缘内部缺陷和自由金属颗粒的检测能力极为有限。相应的局部放电试验检测效果目前缺乏统计。总体而言,交流电压(30-500Hz)对于绝缘子表面污染、自由金属微粒和绝缘子气隙缺陷相比冲击电压具有一定优势,但对于固定金属尖刺、电极划伤等电场异常类缺陷的检测效果明显不如冲击电压。
