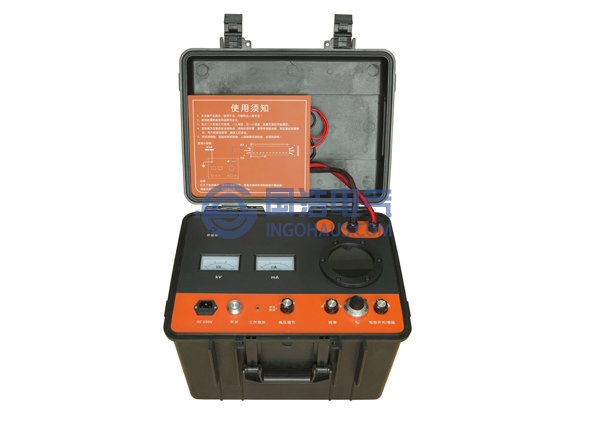

GHDQ150高压电桥故障测试仪使用经验

发布时间:2021-03-16 07:35:51人气:

本文小编就GHDQ150高压电桥故障测试仪日常适用过程中遇到的问题总结如下分享给大家:

1、测量钳的正确使用
在预定位故障点时,测量钳的红黑夹子分别接至比例电位器及检流计,相当于电桥的两个桥臂,显然不能直接短路,铝芯表面有氧化层,应砂光处理。

2、使用该设备完成耐压试验
该设备可以用于耐压试验,与一般耐压设备不同,它不能过流跳闸,应观察电压及电流表的读数判断绝缘状况。接线应注意:两个测量钳同时输出高压,应同时接至电缆线芯,金属屏蔽或其它线芯接仪器地。

3、如何使电流稳定
电桥在稳定电流下才能平衡。升压前,灵敏度档应位于“关”位置,短路电桥,防止冲击电流损坏检流计放大板。开始升压时,高阻击穿点往往有爬电,使电流波动,保持最大电流几分钟,电流将趋于稳定。某些闪络型故障,需要更长时间,故障点经频频放电,形成电弧后,电流达到稳定。使用脉冲源和定位电桥同时加压,可提高烧穿功率,缩短电流稳定时间。

4、电桥的灵敏度选择
充分理解影响灵敏度的因素对测试有帮助:
(1)通过电桥的电流越大,灵敏度越高。
(2)电缆导体电阻越大,电桥获得的灵敏度越高,即细而长的电缆灵敏度较高,粗而短的电缆灵敏度较低。对于截面大,长度短的电缆,应尽可能增大电流,选用较高的灵敏度档位。
(3)对于相间击穿的定位,选择截面较小的线芯为桥臂,灵敏度较高。

5、辅助线芯截面不同时的换算
可以采用不同截面的线芯作为辅助电缆,计算时,应将辅助电缆折算至故障电缆的长度。如故障截面为Sx,辅助电缆为S,则上述公式变为:
X = P1‰×(1+Sx/S)×L
可以直观理解为:辅助电缆愈细,电阻愈大,相当于更长的故障电缆。

6、成盘电缆的定位
高压电桥故障测试仪为敷设现场定位而设计,当然也可以用于出厂试验中的缺陷点定位。区别是测量钳夹在电缆的两端,不必使用低阻短路线,没有辅助电缆参与平衡,计算公式不能有“2”,如下:
X = L× P1‰

7、铜带,钢带能作为桥臂吗?
    电桥定位的精度有赖于导体电阻均匀,电缆厂不一定焊接铜带、钢带搭接头。铜带接触电阻小,对定位精度影响很小。钢带应小心,可能会引入较大误差,应该心中有数,尽量避免利用钢带定位。

8、架空电缆的定位
架空电缆通常为单芯,仅有绝缘层,浸水耐压试验发现的缺陷点同样可以定位,与其它成盘电缆唯一不同在于,接地极为水。可将仪器地接至水池的接地点,或用铜带放在水中,作为接地极。

9、多点缺陷点定位
这里有必要区分缺陷点是低阻点还是击穿点。理论上,定位比例指向多个漏电流构成的重心,因此电桥法不能定位多个故障点。运行电缆上,故障过电压浪涌偶尔能造成电缆多处弱点依次击穿,导致多点击穿。但多个击穿点情况很难一致,随着直流电压上升,最弱的点先击穿,流过绝大多数电流,根据比例计算的位置十分靠近该点。剔除该点,再找下一点。实际中碰到两个以上点同时流过较大电流的机会很少,可以说,碰到多点击穿导致定位不准的几率,比中大奖更小,因此,不必担心电桥难以定位多点击穿。没有击穿的低阻点,随电压升高,大部分转化为击穿点。特殊的低阻点,如成批材料绝缘不良,定位比例总是在50%左右,值得警惕。

10、相间击穿定位
与前文例子的区别仅仅为,电流应通过另一线芯流回电桥,因此,相间击穿的另一线芯应接至电桥地。实际中可能是:相间击穿及相与屏蔽击穿共存,不妨将其它线芯及屏蔽都接地,结果大多为:相间击穿及相与屏蔽击穿是同一点。

11、无良好绝缘辅助线芯的处理
如第10条中类似,可能所有相间及屏蔽都击穿了,找不到辅助电缆相。方法是:用万用表挑一相绝缘电阻较大的为辅助电缆,道理与多点击穿类似,不难想通。如都烧成一体,为金属性短路,只能利用平行敷设的其它电缆了,还不行,只能放临时辅助电缆。

12、单芯电缆绝缘缺陷点定位
单芯电缆通常为35kV及以上的高压电缆,定位接线如下图。
与多芯电缆最大的不同是,外界干扰影响电桥平衡的可能性加大,短接M、X及N、Y点的金属护套很有效,参考第14条。高压电缆间距较大,应选配较长专用短接线。
单芯电缆接线示意图
单芯电缆接线示意图

13、高压电缆护套缺陷点定位
高压电桥测试是定位电缆护套缺陷点最有效的方法,接线如图。详细内容请参考本公司的相关资料。
护层电缆故障接线示意图
护层电缆故障接线示意图

14、干扰类型及排除方法
对大截面电缆精确定位,需要高灵敏度的检流计,本仪器消除了高压源对电桥检流计的干扰,大大衰减了外界干扰讯信号。但仍可能有一些干扰影响电桥平衡。单芯电缆定位的工频干扰。故障电缆附近,通常有其它线路在运行,流过工频大电流。故障电缆芯与辅助电缆包含的面积愈大,磁场感应干扰也愈大。多芯电缆由于包含的面积小,加上金属护层的屏蔽作用,不影响平衡。但是定位高压电缆,可能干扰太大,无法平衡。以高压电缆护套缺陷点定位为例,改善方法为:将故障相及辅助相的线芯两端接地,或在两端将线芯彼此短接,形成反相磁场,效果明显。

15、断芯电缆定位
不能定位断芯故障是高压电桥法最大的不足。好在完全的断路在电力电缆中不多见,完全断路可以选配数字电容表解决,方法见第16条。断线故障定位最好用我公司研发生产的电缆测试仪。运行故障中,大电流烧熔线芯及金属屏蔽层,断芯不完全,往往伴随着短路,电桥法可以定位。小截面铝芯电缆,制造中已部分拉断线芯,但内半导电层还贯通,半导电层作为电桥电阻的一部分,使定位比例不正确。定位比例接近0‰或999‰。

用万用表测量线芯电阻,可以判断是否为断芯故障。断芯时,定位比例不正确。波反射法是更好的方法。绕包的铜带或钢带不易断路,可尝试用金属屏蔽作为桥臂定位。

16、电容表定位故障点
断线故障使用电容比较法定位。原理是:电缆中任一线芯与其他所有线芯及屏蔽层的分布电容与电缆长度成比例。这里强调其他所有线芯及屏蔽层,避免了该线芯在电缆中的位置变化造成的电容不均匀。
测量时:除断线外,其它线芯及屏蔽或铠装层并联,设电缆外端为(1)端,内端为(2)端,用数字电容表在两端分别测量,分别测得电容C1,C2,测量时尽量采用同一档,以避免档间误差。再选任一好芯放开,将断线的两端连接至其它线芯及屏蔽或铠装层,测量电容为C,该电容为电缆全长的电容,通常有C大约等于C1+C2。说明只有一个断点,计算L1=L×C1/(C1+C2),即为断点至(1)端的距离。如有多个断点,C与 C1+C2差异很大,可由L1=L×C1/C计算断点至(1)端的距离。
无屏蔽电缆断点的精确定点,采用电笔巡测法,请参考相关资料。
