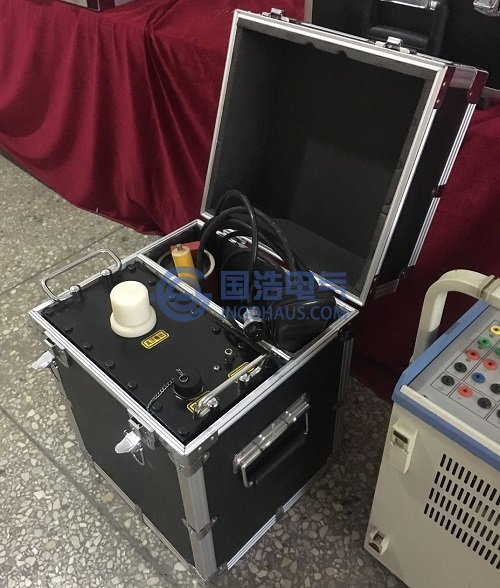

0.1Hz超低频交流耐压验装置
0.1Hz超低频耐压试验是鉴定XLPE绝缘电缆绝缘强度的直接方法，对于停运后的XLPE绝缘电力电缆是否能继续投入运行，该试验是重要的判断参考依据。主要的试验的原理是将50Hz交流电通过整流和滤波环节变成所需的直流电压，通过逆变电路，将此直流电压逆变为1kHz交流电压，再由0.1Hz正弦振荡器进行调幅处理，调幅后，1kHz电压等幅波就转变成0.1Hz的变化调幅波。这个调制电压是通过两个高压变压器与电压倍增电路产生的按0.1 Hz正弦波变化的高电压，用压敏电阻器进行解调，从而使负载上输出0.1Hz高压正弦电压波形。试验和研究表明，0.1Hz电压对XLPE电缆水树枝的监测十分有效，而水树枝的产生和发展是XLPE绝缘电缆最主要的老化方式。
超低频交流耐压试验最关键的问题是确定进行试验的电压，只有施加的试验电压正确，才能保证得出正确的结论。
这种试验方式的优点主要在于:
1. 是无损坏的耐一压试验方法。用这种方法不会损坏被试品电缆，特别是对于开始老化但还可使用的电缆优势明显。
2. 相比直流高压试验，对新铺电缆和经过维修的电缆，此种测试对连接处和端头出头联接错误的判定更为准确。
3. 与工频耐压试验设备相比，其试验设备体积较小、重量较轻。同时保证了试验时和实际运行时的电压在被试品电缆中的绝缘分布相同。国内外的大量研究表明，试验时可以用此方法代替工频耐压试验方法，是因为这两种电压对于叠层复合绝缘缺陷的检验能力是相同的，具有较好的等效性。又由于交流试验设备的容量与试验频率成正比，用此试验方法可以在很大程度上降低交流耐压试验设备的容量，同50Hz工频耐压设备容量比较，理论上可降低500倍。但由于结构等其他方面的原囚，实际可降低到50-100倍，这样就有利于现场试验使用。
这种耐压方法的缺陷是被试品电缆在超低频耐压与工频耐压下的一致性较差，以此试验方式代替工频耐压试验效率是较低的。而且目前开发的0.1Hz超低频耐压试验设备由于其输出电压等级不够高，无法对试验电压等级较高的XLPE电缆进行试验。目前，这种试验方法主要还是中低压XLPE绝缘电缆耐压试验的一种选择方法。
