根据串联谐振的基本原理，当LRC串联回路中的感抗等于被试品电缆容抗时，即当ωL=1/ωC，ω=1/√LC时，电路发生皆振，此时电路呈阻性，电路的功率因数cosΦ=1.0，变频电源电压与谐振回路电流相位相同。推得回路的谐振频率为f=1/2π√LC，此频率只与L, C有关，若电路中L，C一定，调节电源频率使其等于谐振频率，就可发生谐振。此时，被试品电缆的电流和电压分别为：
式(1-9)中，Q为谐振的品质因数，且有：
由于I与供电电压U同相，所以电源提供的功率为纯有功功率，有：
由式(1-11 )可知，谐振时，变频电源提供的有功功率全部作用于回路等效电阻R上，此时被试品电缆C上的无功功率为:
可见，电源只提供给系统有功功率，就可以在被试品电缆上产生端口电压Q倍的高电压。

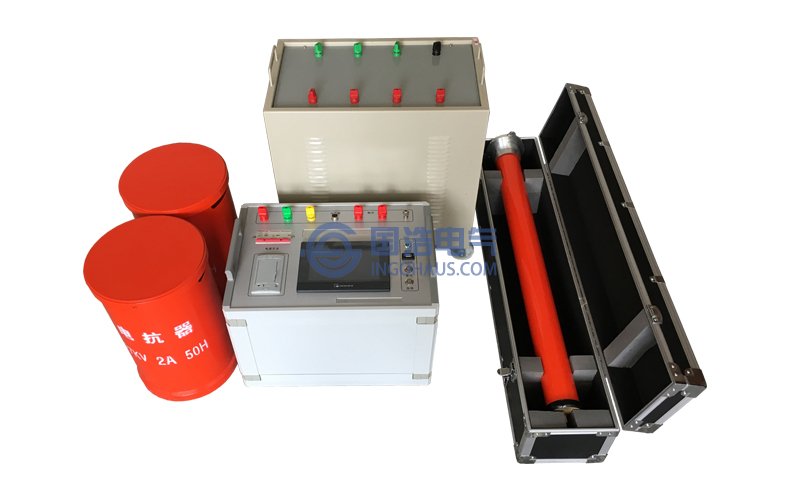

综上所述，变频串联谐振耐压试验系统的优点可总结为：试验时所需电源容量远小于被试品的试验容量，为被试品试验容量的I/Q。系统的Q值通常在30以上，即是说，假若电缆试验需要90kVA的输出功率，但所需输入的电源功率却只要3kVA即可，从而大大降低了对工厂供电系统的要求。同时，它克服了调感式工频耐一压试验装置的缺点，使其应用更为广泛。另外，变频串联谐振耐压试验系统的工作频率为30-300Hz(此频率下与传统工频耐压等效性最好)。这样，不仅克服了超低频装置频率过低，介质损耗小，与实际不符的问题，而且还由于30-300Hz条件下介质的损耗要比工频试验时的介质损耗大，因而考验的条件要比实际工频条件严格，因此这种试验的结果是严格、全面、可靠的。
