串联谐振装置基本原理见图

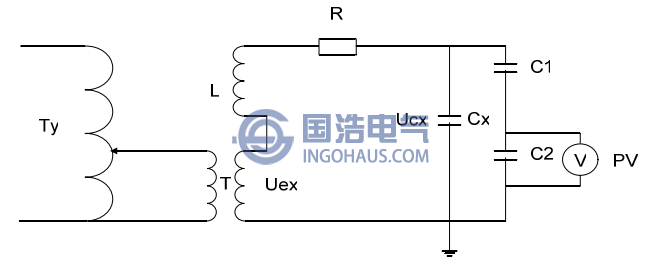

串联谐振装置原理接线图
当电源频率f、电感L及被试品电容Cx满足式(1-5)时回路处于串联谐振状态，此时：
回路中电流为：
式中：
Uex：励磁电压；
R：高压回路的有效电阻。
被试品上的电压为：
式中：
ω：电源角频率；
Cx：被试品电容量。
输出电压Ucx：与励磁电压Uex之比为试验回路的品质因数Qs
由于试验回路中的R很小，故试验回路的品质因数很大。在大多数正常情况下，Qs可达50左右，即输出电压是励磁电压的50倍，因此用这种方法能用电压较低的试验变压器得到较高的试验电压。由于试验时回路处于谐振状态，回路本身具有良好的滤波作用，电源波形中的谐波成分在试品两端大为减少，通常输出良好的正弦波形电压。当被试品击穿时，电路失去谐振条件，电源输出电流自动减小，被试品两端的电压骤然下降，从而限制了对被试品的损坏程度。
