随着我国经济的高速发展，各行业对电力的需求增长异常迅速。电力的发展已经滞后经济的发展，每年夏季都是用电的高峰期，广东省珠江三角洲一带常因用电紧张，为了保证居民的用电，对工厂要进行拉闸限电，严重影响了我省经济的发展。为了改变这种现状，广东省电网公司每年都大量投资于电力工程建设，新建变电站、对旧变电站进行扩建和改造的工程非常多，每年都有相当多的电力工程投产。
电力工程的投产，必然涉及到电气设备的安全运行问题。如果新并网的电气设备有质量问题，将会导致工程不能按期投产，甚至会造成重大的经济损失。为了保证电气设备的质量，国家制定了电气设备的各种质量检测标准，规定电气设备要进行各种各样的试验项目，通过各种试验的考核，使电气设备满足运行的要求。电气设备除了在出厂前要进行各种试验外，在电气设备安装现场也要进行各种试验。电气设备从出厂，经过运输到现场、现场重新组装，在这些过程中，电气设备有可能受潮、受到灰尘污染或者安
装工艺不良，导致电气设备产生质量问题。为此，国家制定了电气设备交接试验标准，规定在现场电气设备必须进行交接试验，试验合格后，电气设备才能投入电网运行。电气设备入网运行一段时间后，要停电进行预防性试验，检查设备是否合格，预防性试
验不合格，设备需处理或更换。
交接试验项目分为一般的试验项目和交流耐压试验项目，一般的试验项目合格后，最后才进行交流耐压试验项目。经过大量的实践证明，交流耐压试验方法能够反映出电气设备的绝缘状况，是鉴定电力设备绝缘强度最有效和最直接的方法。交流耐压试验就是指对试品施加规定的交流电压值，维持一定的时间试品不发生闪络和绝缘击穿的耐压试验。施加的交流电压值通常是电气设备额定电压的几倍。
长期以来，用来进行交流耐压的试验装置是高压试验变压器。高压试验变压器回路由调压器、试验变压器、限流电阻、电容分压器、电压表组成，原理接线见图：
工频耐压试验原理接线图

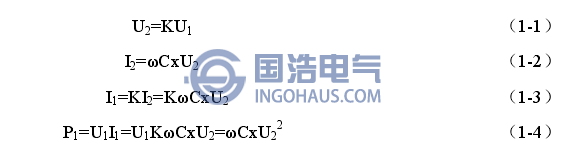

由图可知：
U1一输入电压
I1一输入电流
U2一输出电压
I2一输出电流
K一试验变压器的变比，等于调压器和试验变压器变比的乘积
P1一试验所需电源容量

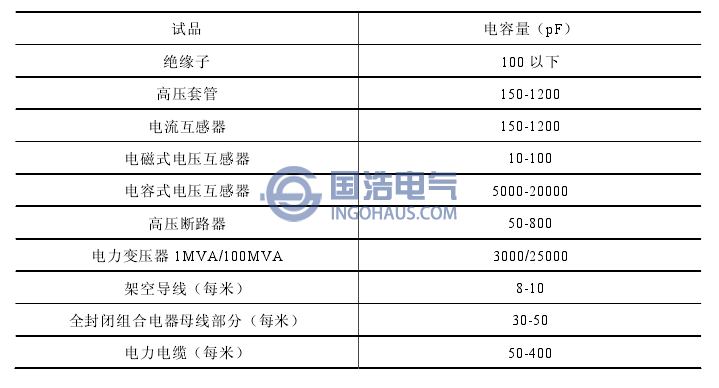

试验所需电源容量和被试品的电容量、交流耐压值成正比。常见被试品的电容量见表1-1，交流耐压值查表可知。
以220kV电流互感器的交流耐压试验为例：查表可知，其交流耐压值为368kV，则：
调压器和变压器的体积、重量和容量成正比，容量越大，其体积和重量也越大。额定电流为100mA的高压试验变压器，其重量通常超过1吨。随着电力系统容量的增大和特高压电网的发展，以及全封闭组合电器(GIS、交联聚乙烯电力电缆的应用，电气设备的电容量越来越大。如果采用高压试验变压器来进行交流耐压试验，则试验变压器的容量要非常大，这样大容量的试验变压器，它的体积和重量将会非常大，所需要的试验电源容量也要很大。在施工现场，这样大体积和重量的试验变压器搬运起来非常困难，而且大容量的试验电源在施工现场也难于提供，因此对于施工现场的交接试验非常不方便。对于高压和特高压电气设备的交流耐压试验，由于试验电压高，用试验变压器来完成交流耐压试验，更是难以进行。而且，一旦发生击穿放电，会产生过电压和路电流，对被试品有损害，放电瞬间，对电源侧还会产生反电势，严重影响操作人员的安全。因此，采用新的交流耐压试验装置来进行电气设备交流耐压试验在电力工程建设上具有十分重要的意义。
