变频串联谐振装置一般由变频电源、励磁变压器、试验电抗器、电容分压器构成。
1. 变频电源

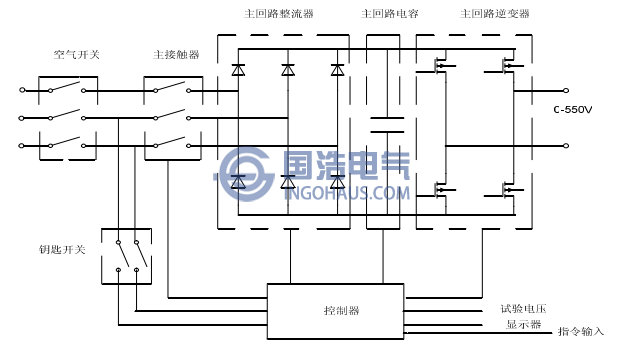

变频电源原理图见图，变频电源主要包括整流器、逆变器和控制器三大部分，整流器主要作用是将系统输入电源380V交流电压转换为直流电压，储存于主回路的电容上；逆变器主要作用是将直流电压转换为频率、幅值可调节的交流电压；控制器相当于整个系统的神经中枢，用于协调各部分安全可靠的工作，包括整流器、逆变器工作的实现，试品电压的测量，系统参数的显示，外部输入指令的接收以及系统各种保护的实现。在系统中变频电源的主要作用是：为变频谐振试验系统的谐振回路提供幅值、频率可调节的电压，满足谐振回路的需要。
变频电源原理图
2. 励磁变压器

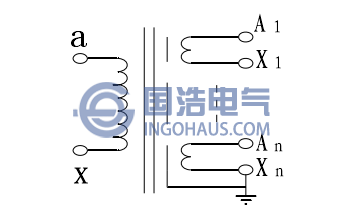

励磁变压器原理见图。励磁变压器内有高低压绕组，低压绕组通常为一组，少数有抽头，仅当试验现场供电电压较低时使用抽头绕组；励磁变压器高压绕组一般有多个，各绕组可串联也可并联，以满足不同电压等级、不同容量试品的试验要求。在系统中励磁变压器的主要作用是：将变频电源输出的低电压进行升压。
励磁变压器原理图
3. 试验电抗器
试验电抗器原理图见图所示。试验电抗器是变频谐振试验系统的一个重要部件，谐振电抗器与容性试品在励磁变压器的激励下发生串联谐振。为满足不同电压等级、不同容量试品的试验要求，谐振电抗器一般由2-4节组成，根据需要各节电抗器可并联也可串联使用，但必须同时满足:组合后的电抗器额定电压不小于试验电压，电抗器与试品的谐振频率在系统规定的工作频率范围内。
试验电抗器原理图
4. 电容分压器

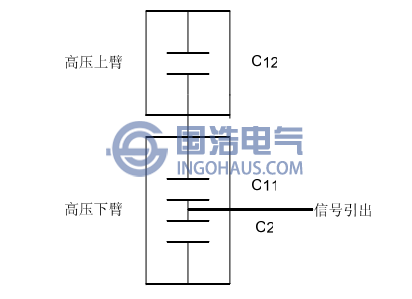

电容分压器原理图见图。电容分压器是测试试验电压的取样部件，它由高压臂(C12+C11)和低压臂C2组成，高低压臂用同种材料做在同一个筒内，测量精度受温度影响小，测试信号从低压臂C2引出（信号：0-100V），作为试验电压测量和保护信号，分压比N= （C12+C11+C2）/（C12+C11）。
一般分压器配有多节高压臂，以满足不同电压等级的试验，低压臂和其中的一节高压臂做在一个筒内。
电容分压器原理图
