变频串联谐振装置

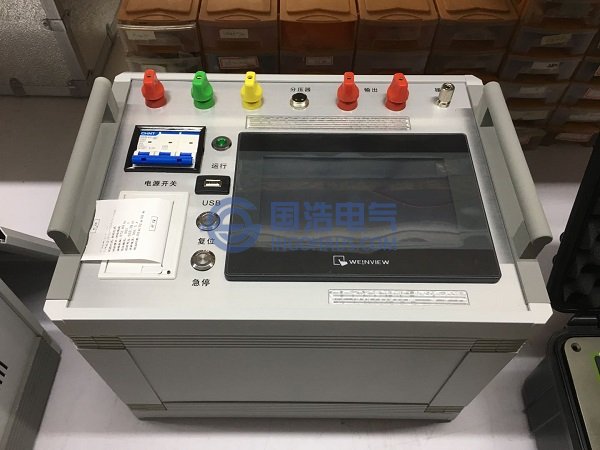

1、变频电源
额定输入电压:380V
输入频率范围:45- 65Hz
额定输出容量:300kVA
额定输出电压:400V
输出频率范围:20- 300Hz
2、励磁变压器
额定容量:300kVA
额定输出电压:5000V-20000V
额定输入电压:460V
额定电流(高压侧):15-60A
3、电抗器(共3节)
最高耐受电压:250kV(单节)
最大电流:6A(单节)
额定电感量:133H(单节)R=275Ω
4、分压器(共3节)
最高耐受电压:250kV(单节)
额定电容量:2919pF(单节)
电抗器可以同过不同的组合方式,实现不同电压等级和不同试品容量的交流耐压试验。如表所示:
组合方式 | 最大试验电流(A) | 最高试验电压(V) | 谐振频率(Hz) | 试品容量(pF) |
3节电抗器串联 | 6 | 750 | 30-300 | 706.10-70609.85 |
2节电抗器串联 | 6 | 500 | 30-300 | 1059.15-105914.78 |
1节电抗器 | 6 | 250 | 30-300 | 2118.30-211829.56 |
2节电抗器并联 | 12 | 250 | 30-300 | 4236.59-423659.12 |
3节电抗器并联 | 18 | 250 | 30-300 | 6354.89-635488.68 |
