的土地面积，在电力系统中大量采用GIS电气设备。GIS把每个间隔的断路器、隔离开关、电压互感器、电流互感器、避雷器组合成一个单元，再把各个单元拼接成一个整体，GIS电气设备的电容量要比单项电气设备的电容量大很多。因此各种电气设备的交流耐压试验方法是不相同的。
1. 交流耐压试验值
现场交流耐压试验值应为出厂试验时施加电压的80%。2. 交流耐压试验时间
施加规定的交流耐压值，在规定的电压值下耐压1min。3. 试验电压的施加
相对地及相间的耐压试验：将规定的试验电压施加到每相主回路和外壳之间，每次一相，其他相的主回路应和接地外壳相连。高压开关断口间的耐压试验：试验电压加到断路器断口间。断口的一侧与试验电源相连，另一侧与其他相导体和接地的外壳相连。4. 老练试验
老练试验是指对设备逐步施加交流耐压，可以阶梯式地或连续地加压，其目的是：1）将设备中可能存在的活动微粒杂质迁移到低电场区域里去，在此区域，这些微粒对设备的危险性减低，甚至没有危害。
2）通过放电烧掉细小的微粒或电极上的毛刺，附着的尘埃等。
老练试验的基本原则是既要达到设备净化的目的，又要尽量减少净化过程中微粒触发的击穿，还要减少对被试设备的损害，既减少设备承受较高电压作用的时间，所以逐步升压时，在低电压下可保持较长时间，在高电压下不允许长试验耐压。老练试验应在现场耐压试验前进行，和交流耐压试验一起进行。加压程序是:Um/√15min-Uf1min，如图所示:

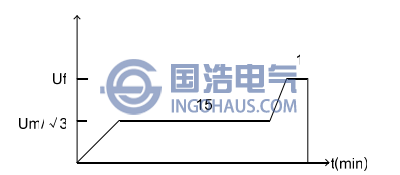

电压与时间关系曲线
