电流互感器交流耐压试验

电流互感器交流耐压试验检查的是相对地和二次绕组之间的绝缘。以500kV SF6电流互感器的交流耐压试验为例：用电容表测得单台电流互感器的电容值为519pF，由于单台电流互感器的电容值很小，谐振频率太高。为了降低谐振频率，在交流耐压试验时，三台一起进行，增大试品的电容量，使试验频率尽量接近工频。其试验接线见图：

电流互感器交流耐压试验接线图

（1）试验标准：交流耐压值为544kV，试验时间60s
（2）电抗器选择：3节电抗器串联，L=133 X 3=399H
（3）分压器选择：3节分压器串联，C=2919/3=973pF
（4）试品电容：519 X 3=1557pF
（5）谐振电容量：973+1557=2530pF
（6）励磁变变比选择：高压3绕组串接，输出电压15000V。

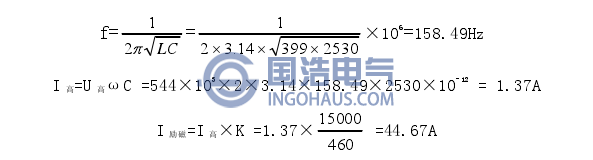

（7）谐振参数计算：

（8）试验过程：
测量高压引线对地的绝缘电阻，如无异常，将高压引线和电抗器连接。合上电源，将变频电源输出频率在158Hz左右调节，当测量显示电压最大时，此时试验回路达到谐振点；调节变频电源输出电压到老练试验值317.53kV，持续15min后，电压升至544kV持续1min后，电压降至零，断开电源，试验结束。
（9）试验结论：
试验过程中无击穿放电现象，交流耐压试验通过。

电流互感器试验注意事项：
1)试验时，电流互感器外壳要可靠接地。
2)试验时，电流互感器SF6气体在额定压力下，并且充气24小时后气体含水量在合格范围内，确认无误后方能试验。
3)电流互感器的二次绕组必须短路接地。
