在新建变电站工程中，各电压等级的配电装置由母线、隔离开关、断路器、电流互感器、支柱绝缘子等设备组成，设备数量非常多。如果单台电气设备进行交流耐压试验，不但耗费时间，而且效率低。为了减少试验时间，提高工作效率，同一电压等级的配电装置，在电气连接完成后，一起进行试验，试验标准采用连接的各种设备中的最低标准。
某变电站220kV配电装置为双母线单母联接线，1个主变进线间隔，6个220kV出线间隔，1个母联间隔，2个PT间隔。试验接线：所有刀闸、断路器合上，PT间隔刀闸拉开，从主变进线间隔加压。接线见图：

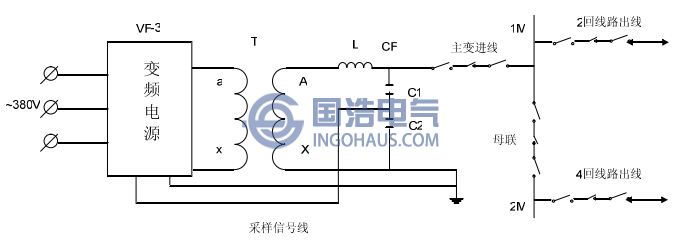

220kV配电装置交流耐压试验接线图
（2）电抗器选择：2节电抗器串联，L=133X2=266H
（3）分压器选择：2节分压器串联，C=2913/2=1459.5pF
（4）试品电容：10500pF
（5）谐振电容量：1459.5+ 10500=11959.5pF
（6）励磁变变比选择：高压2绕组串接，输出电压10000V。

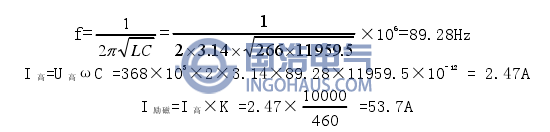

（7）谐振参数计算：
先测量A相高压引线对地的绝缘电阻，如无异常，将A相高压引线和电抗器连接。合上电源，将变频电源输出频率在89Hz左右调节，当测量显示电压最大时，此时试验回路达到谐振点；调节变频电源输出电压到老练试验值145.50kV，持续15min后，电压升至368kV，持续1min后，电压降至零，断开电源，试验结束。B相、C相试验过程同A相。
（9）试验结论：
试验过程中无击穿放电现象，交流耐压试验通过。
配电装置试验注意事项：
1)试验时，断路器、电流互感器SF6气体在额定压力下，并且充气24小时后气体含水量在合格范围内，确认无误后方能试验。
2)试验时，要断开断路器的操作电源和电机电源，防止远方操作断路器。
3)电流互感器的二次绕组必须短路接地。
