变压器交流耐压试验

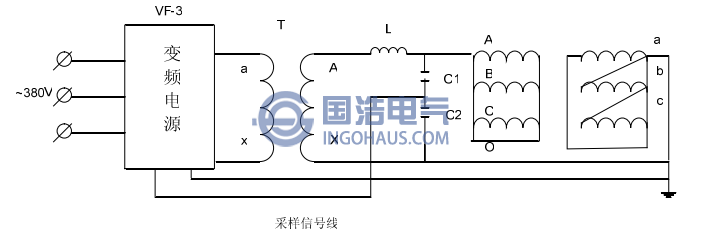

变压器交流耐压试验是考验变压器主绝缘的基本试验，以110kV变压器中性点交流耐压试验为例，试验接线见图：

（1）试验标准：交流耐压值为76kV，试验时间60s，试验频率45-65Hz。
（2）电抗器选择：1节电抗器，L=133H
（3）分压器选择：1节分压器，C=2919 pF
（4）试品电容：12500 pF
（5）谐振电容量：2919+12500=15419 pF
（6）励磁变变比选择：输出电压5000V。
（7）谐振参数计算：

试验频率不满足要求，需增大试品电容量，在高压则并联3节藕合电容器，每节电容量为10130 pF，总电容量C=10130X3=30390pF
谐振电容量：2919+12500+30390=45809pF

 （8）试验过程：
测量高压引线对地的绝缘电阻，如无异常，将高压引线和电抗器连接。合上电源，将变频电源输出频率在64Hz左右调节，当测量显示电压最大时，此时试验回路达到谐振点；调节变频电源输出电压至76kV，持续1min后，电压降至零，断开电源，试验结束。

（9）试验结论：
试验过程中无击穿放电现象，交流耐压试验通过。

变压器外施试验注意：
1)被试验绕组、非试验绕组均短接，非试验绕组短接后须接地。
2)试验时，密切监视试验频率，防止频率过高损坏变压器。
3)试验时，变频谐振试验系统与被试变压器外壳之间的连接地线采用专用地线。
