线单母联接线，1个主变进线间隔，4个220kV出线间隔，1个母联间隔，2个PT间隔。由于母线避雷器和母线电压互感器并联组合在PT间隔，母线避雷器不能进行交流耐压试验，因此进行交流耐压前，不能安装避雷器，待交流耐压试验完成后，再安装。规程要求母线电压互感器的交流耐压试验频率不能低于100Hz，如果GIS所有电气设备一起进行交流耐压试验，电容量很大，试验频率将低于100Hz，为此，试验分两阶段进行。第一阶段试验接线：合上主变进线间隔刀闸、断路器；PT间隔刀闸；其余间隔刀闸和断路器断开，从主变进线间隔加压；第二阶段试验接线：所有间隔刀闸、断路器、线路侧地刀合上，PT间隔刀闸拉开，从主变进线间隔加压。

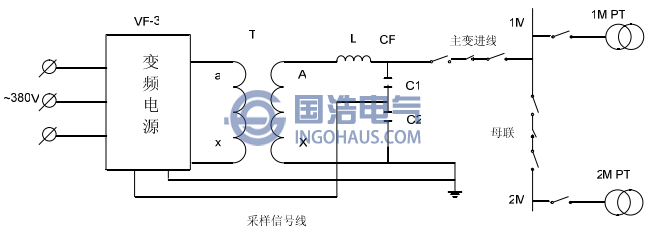

第一阶段：电压互感器交流耐压试验，试验接线见图：
电压互感器交流耐压试验接线图
（2）电抗器选择：2节电抗器串联，L=133X2=266H
（3）分压器选择：2节分压器串联，C=2913/2=1459.5 pF
（4）试品电容：7500pF
（5）谐振电容量：1459.5+7500=8959.5 pF
（6）励磁变变比选择：高压2绕组串接，输出电压10000V。

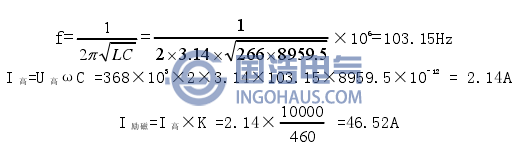

（7）谐振参数计算：
合上电源，将变频电源输出频率在103Hz左右调节，当测量显示电压最大时，此时试验回路达到谐振点；调节变频电源输出电压到老练试验值145.50kV，持续15min后，电压升至368kV，持续1min后，电压降至零，断开电源，试验结束。
（9）试验结论：
试验过程中无击穿放电现象，交流耐压试验通过。
电压互感器试验注意事项：
1)试验时，试验相接高压源，高压引线需采用专用无晕引线，非试验相连同GIS外壳接地。
2)试验必须保证PT间隔气室SF6气体在额定压力下，并且充气24小时后气体含水量在合格范围内，确认无误后方能试验。
3)试验加压前，避雷器连接处应断开、试验谐振频率必须大于1 OOHz o
4) PT一、二次绕组的末端N必须接地。
第二阶段：GIS交流耐压试验

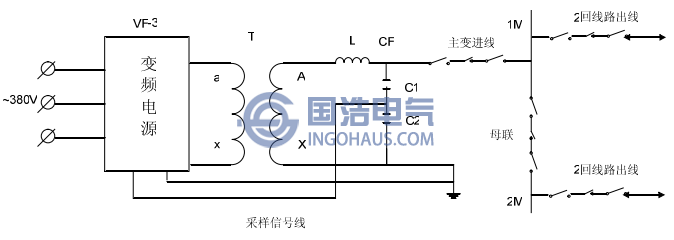

试验接线见图：
GIS交流耐压试验接线图
（2）电抗器选择：2节电抗器串联，,L=133 X 2=266H
（3）分压器选择：2节分压器串联，C=2913/2=1459.5 pF
（4）试品电容：45000 pF
（5）谐振电容量：1459.5+45000=46459.5 pF
（6）励磁变变比选择：高压2绕组串接，输出电压10000V。
（7）谐振参数计算：
先测量A相高压引线对地的绝缘电阻，如无异常，A相将高压引线和电抗器连接。合上电源，将变频电源输出频率在45Hz左右调节，当测量显示电压最大时，此时试验回路达到谐振点：调节变频电源输出电压到老练试验值145.50kV，持续15min后，电压升至368kV，持续1min后，电压降至零，断开电源，试验结束。
（9）试验结论：
试验过程中无击穿放电现象，交流耐压试验通过。
GIS试验注意事项：
1)试验时，试验相接高压源，高压引线需采用专用无晕引线，非试验相连同GIS外壳接地。
2)试验必须保证各气室SF6气体在额定压力下，并且充气24小时后气体含水量在合格范围内，GIS处于可运行状态，确认无误后方能试验。
3)试验加压前，电流互感器二次绕组必须短路接地。
4)试验时，试验装置各部件之间、试验装置与GIS壳体之间必须采用专用接地线。
