目前国内变压器绕组变形测试仪器主要有3种：计算机控制进口频响仪；计算机控制双通道数据采集卡及进口信号源；计算机控制双通道数据采集卡及信号源卡。3种仪器各有优缺点，但测试原理完全一样。在变形判据方面，有相关系数法及差值法，其实质也相同。
频响法即是从绕组一端对地注入扫频信号源，测量绕组两端的端口特性参数，如输入阻抗、输出阻抗、电压传输比和电流传输比的频域函数。通过分析端口参数的频域图谱特性，判断绕组的结构特征。如果绕组发生变形，就会使绕组的分布电容和电感改变，反映到端口参数的频谱发生变化。为了简化，通常只测量一种端口参数。电压传输比反映了等效网络的衰减特性，是常测的参数之一，测量接线实现如图所示。入端施加正弦扫频电压信号Ui，并测量输出电流在采样电阻R上的压降Uo，并计算Uo/Ui，得到传输比随频率变化的图谱。如果输出电流Io很小，Uo也很小，则Uo/Ui很小，表明绕组内部发生了并联谐振，频谱曲线上出现频谷；反之，则表明发生串联谐振，频谱曲线上出现频峰。理论计算表明，在频峰处，绕组上的驻波分布将呈现为整个半正弦波的分布；而在频谷处，驻波呈现为奇数个1/4正弦波分布。

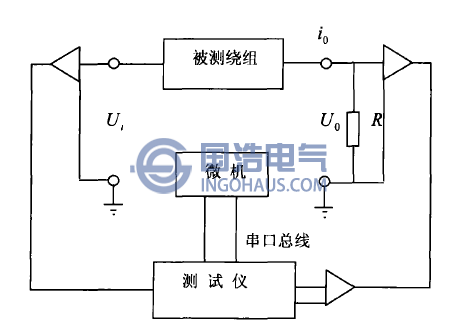

变压器绕组频响法测试的基本原理图
