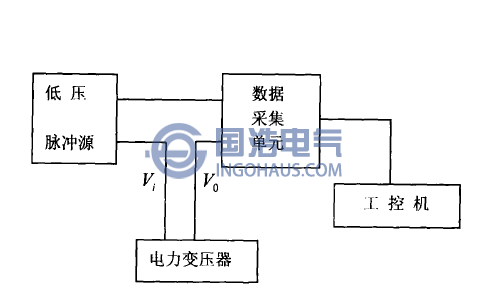

当频率超过1KHz时，变压器的铁心基本上不起作用，每个绕组都可视为一个由线性的电阻、电感和电容等参数构成的无源线性双端口网络。绕组变形后将引起网络分布参数的变化，从而使绕组对低压脉冲的响应发生变化。下图是低压脉冲法测量变压器绕组变形情况的原理图，低压脉冲源产生幅值800V、前沿2.5μs、半幅宽2.5μs的单极性脉冲电压信号，数据采集单元对脉冲源信号和变压器输出的信号进行记录，并将数据传输给工业控制机，工控机软件对输入和输出信号进行处理和分析，并将信号曲线显示。
