1. 频率响应曲线的重复性研究

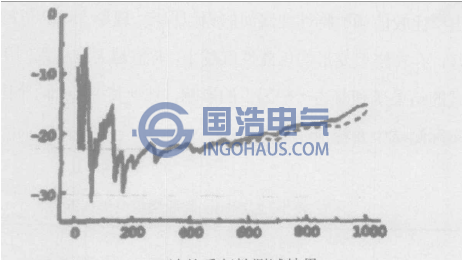

对某110KV变压器进行FRA法测试结果如图所示。实线和点划线为同一天二次测试，虚线为隔几天后的测试。间隔试结果在500kHz以上略有偏移，但偏移较小。且谐振点均集中于500kHz以下，可认为FRA法的重复性很好。
FRA法的重复性测试结果
2. 基准曲线
要对利用变压器绕组变形频率响分析法(FRA)所测的结果进行分析，除了要充分考虑变压器结构特点、短路电流数值、短路电流持续时间等因素外，关键的问题是找到一条变压器绕组基准的频响曲线，根据上述频响法测试曲线的重复性理论，该基准频响曲线可以从以下两个方面取得：
一是变压器绕组结构正常时的原始频响曲线档案，该曲线具有高度的可比性；
二是与被试变压器相同类型的准频响曲线的变压器，该曲线具有一定的参考价值。
这两种曲线都可以作为电力变压器的基准曲线，我们认为第一种曲线更为准确，第二种曲线多少存在一点误差。因此，在变压器绕组变形测试装置研制好后，我们对电力变压器的原始曲线建档。采用该曲线作为原始曲线，当电力变压器发生短路事故后，使用该装置对变压器进行频率响应测试，得到的曲线与原始曲线对比，其对比标准如表所示。表中A0表示原始曲线，A1表示短路事故后的测试曲线。在此，我们引入了“相关系数”的概念，相关系数用T来表示(国际上以及在我们的测试仪的结果中用R来表示，文中用T是为了防止与电阻R混淆)它反映了两条曲线之间的重合程度。如果两条曲线完全重合，那么这两条曲线的相关系数就是1；如果两条曲线完全不重合，那么它们的相关系数就是0。它能量化的结果，即T(取值范围0-1)值的大小，直观地给出所比较的频响特性曲线间的相似程度。理论上讲R值越大曲线的相似程度也越好，存在绕组变形的可能性就越小，R值越大这里我们用“理论上讲”是因为测试的结果受到前述一些因素的影响，且受其中一、两个因素的影响很大，因此在实际测试中要特别注意。
| A0与A1的相关系数 | 1-0.7 | 0.7-0.5 | 0.5-0.3 | 0.3-0 |
| 变压器绕组的情况 | 可以继续运行 | 局部变形 | 打不风变形 | 严重变形 |
对于三相电力变压器，一个变压器将有三个相关系数TA , TB和TC，哪一个值小于0.7，则说明是该相绕组了发生变形。
