在使用超声波法对GIS进行局放检测时，测试点的选择将直接影响测量的准确性，基本原则是所有独立的气室至少必须有一个测量点，这是因为绝缘子和法兰使声信号明显衰减，如下图。

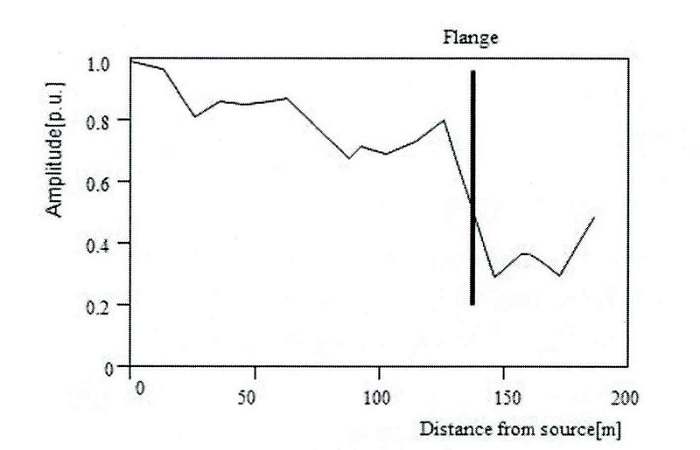

声音信号的衰减
通过大量GIS现场试验，可以总结出最有用的位置，具体如下:
（1）对于固定位置的局放源，可采用区域定位或者线性定位的方式经行定位;
（2）区域定位即在不同的位置上进行测量，观察超声信号的幅度大小变化，局放源位置应在具有最大幅度的测点附近区域；
（3）线性定位即沿着GIS轴向同时监测，在己知两个传感器之间距离的情况下，根据局放信号到达两个传感器的时间差将计算局放轴向位置。
选择GIS超声波测试点的基本原则是：
（1）测试点间距离不宜大于1米。
（2）每两个盆式绝缘子之间至少1个测点。
（3）断路器、隔离开关、接地开关等有活动部件的气室取点应增多。
（4）观察历史趋势时应与前次测量取相同测点，如果不相同，则无法得到具体的趋势。
（5）在GIS转角处和T形连接处前后应各测1点。
（6）对于外壳直径较大的GIS应考虑在横截面上适当增加测点。
（7）在水平安装的盆式绝缘子处，应增加测点，颗粒可能残留在这些绝缘子上并产生局放。
