GIS超声局放检测注意事项

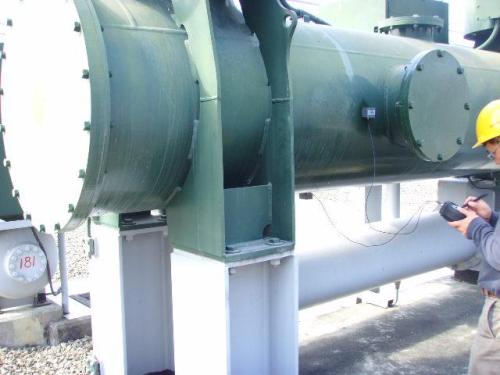

在对GIS设备进行超声波局放检测时，我们对于现场的实际操作注意事项进行总结分析并结合前人经验将注意事项总结如下：

(1)仪器接地。GIS声发射检测仪在进行测量时，须注意仪器接地，防止信号失真和仪器悬浮电位的干扰。建议测量前将仪器的接地端和GIS设备的接地排接在一起。

(2)使用超声耦合剂。声发射信号大部分在超声波频段范围，在不同介质(如金属与非金属、固体与气体)的交界面，信号会有明显的衰减。在传感器的测量面上涂抹适量的超声耦合剂后，测量时传感器可与壳体接触良好，无气泡或空隙，从而减少信号损失，提高灵敏度。

(3)测量前，应注意尽量清理现场的干扰声源。测量现场附近的排风扇旋转、施工机械摩擦、物体与GIS壳体摩擦、临近的带电导体电晕等都会带来干扰。推荐的背景测量点是GIS外壳底架，并选择各相测点的最小值。对于初步判断声发射信号异常的部位，应在该部位附近重新测量背景信号。

(4) GIS设备的运行工况对于分析声发射信号有帮助作用。在测量GIS声发射信号时，还应记录被测GIS的运行工况，如电压、电流、环境温度等，并关注相连设备的运行情况和周边环境的声响。

(5)电压互感器和电流互感器因有内置绕组，紧固件较多，其信号有自身的特点。在交变电磁场作用下，铁磁材料或线圈绕组会周期性地受力，因而产生周期性的振动信号。如果紧固松动，振动信号会大大增强，达到人耳可听的程度。通常电压互感器和电流互感器处的声发射信号往往较母线处的信号强，但不应仅据此就判定设备内有放电，而应将检测信号与背景信号比较，同时分析不同检测频带的信号强度，记录信号最大处的波形，并进行趋势分析。

(6)定点测量须用传感器固定装置。在普测发现声发射信号可疑部位后，应对该部位定点测量，须使用传感器固定装置(如磁铁固定座、固定座和绑扎带等)，并增加测点和改变仪器参数(如检测频段等)，进行综合分析。条件具备时，可记录并存储声发射信号的时域波形，以便于深入分析。



(7)重视记录设备电压相位信息。施加在GIS上的电压信号的相位对于判断局部放电信号、区分干扰有重要作用。目前的声发射检测仪在没有外同步信号输入时，只是根据周期设定值或者仪器电源的交流电压得到代表相位的同步信号，这与实际作用在GIS设备上的真实的电压相位是不同的。在普测中，用这种伪相位信号定性观察，可以区分干扰和放电。在定点测量中，或需要对可疑信号进行判断时，除了记录声发射信号外，还应记录设备电压相位信息。

GIS设备上的交流电压相位信号有多种方式获得：电压感应极板、分压器输出端、电压互感器输出端等。该信号可输入声发射仪的外同步输入端，或直接输入示波器等仪器与声发射信号同时记录。声发射信号的真实的相位分布图是区分是否干扰，判断可能的放电类型的有力工具。

(8)GIS的异常声响需具体分析。运行中的GIS出现可听的异常声响，可能是由于松动、振动等因素造成，不应盲目认为GIS内部出现了明显的放电，而应改变声发射信号测量频段，并结合设备运行工况具体分析。
