1. 基本原理

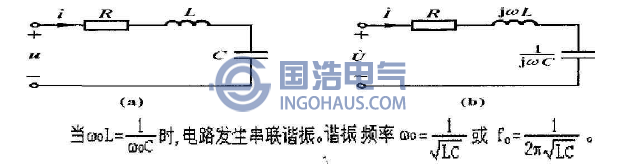

串联谐振电路的谐振条件：电路如图（a）
可以看出，电路的谐振频率是由电路本身的参数决定的，称为固有频率。当电路的固有频率等于电源的频率时，电路发生谐振。当电源的频率一定的情况下，可以通过调节电路参数L、C使电路达到谐振；当参数一定的情况下，可调节电源频率使电路谐振。
2.谐振设备简介
对于任何一个电抗器（电感为L）和电容器（电容为C）组成的串联LC谐振电路而言，它都有一个固定的频率，当外加电源信号的频率等于这个频率时，该电路将发生谐振。谐振时，电感上及电容上获得的电压最大，而大多数的试品都可以等效成一个电容器。基于这一思想，在串联谐振电路前提供一个调节频率又可调节电压的变频变压电源，在电容两端并联一个分压器作测量及反馈之用，这样就构成该套装置。变频谐振耐压试验原理简图如图（b）

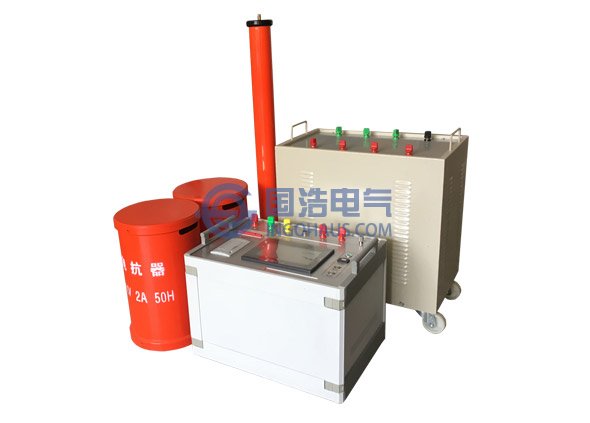

成套装置构成：
变频调压电源：主要作用是为成套设备提供幅值和频率都可调节的电压，它具有IGBT保护、过压保护、过流保护、放电保护等诸多可靠的保护功能，以保证试验人员和试品的安全。
励磁变压器：是将变频电源的输出电压升到合适的试验电压，满足谐振电抗器、负载在一定品质因数下的电压要求。
高压电抗器：是谐振回路的重要部件，当变频电源输出频率等于系统频率时，回路发生串联谐振。根据需要，高压电抗器可以并联连接使用也可串联连接使用，组成高压电抗器组，以满足试验电压、电容和频率的要求。
高压分压器：属测试器件，作为试验电压测量和保护信号用。
该设备具有以下特点：
体积小，重量轻，设备重量仅为传统试验变压器的几十分之一，特别适合现场使用。
对试验电源要求低，采用该方式进行试验，所需要的电源容量为传统试验容量的几十分之一，解决了现场试验电源问题。
变频电源采用专业化设计，输出波形失真度小，稳定性高。
一体化结构，变频控制部分集调频、调压操作、保护、控制为一体，使用方便，读数直观。保护功能齐全，使用安全可靠。
采用多种组合方式，可实现一套设备多种用途。
