谐振设备在发电机交流耐压试验中的应用

发布时间：2021-05-25 06:47:01人气：

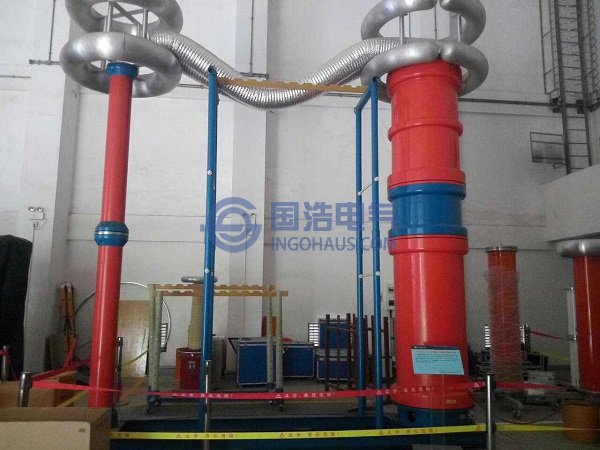

串联谐振

试前准备工作及注意事项
1. 试验电源需三相四线，考虑到裕度，电源电流不应小于50A，电源盘应无其它外接负荷，电压应保持稳定。

2. 每做一相试验时，其它两相首尾短接接地，发电机转子线圈、封闭母线、发电机测温电阻均应短接接地。安全上应设置相应的围栏，并派专人监护。

3. 根据出厂及交接试验的数据折算出发电机每相电容量，再计算出所需的电感值，配置所需电感，连接好操作箱、励磁变、电抗器及分压器的接线。

试验步骤
1. 首先对发电机绕组测量绝缘，合格后，接入谐振系统，进行检查，确保接线无误。

2. 接通380V电源，待系统启动完毕后，进入操作界面，依次设定分压器的电压等级、试验时间、试验电压。

3. 然后选择“自动调谐”项，确认后，变频电源开始从300Hz到30Hz自动扫描，寻找系统的谐振点。当找到合适的谐振点时，系统会按照先前所设定的参数进行自动升压。计时一分钟后系统自动降压到零，一相试验结束。

注意事项
1. 在给整机加电之前，一定要仔细检查各输入输出接线是否正确和牢固，接地是否可靠。

2. 升压及耐压过程中，密切监视各种表计的指示情况，监听有无异声。若发现电流急剧减小或升压过程中电压不变甚至下降、及发电机有较大放电声，应手动降压至0，并查明原因。

3. 严禁在没有调谐的情况下升压，因为这样会损坏励磁变压器。
